7. Наружная Лестница
94
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Во время монтажа каждого смотрового мостика устанавливайте
наружную лестницу с защитным ограждением.
1. Над смотровым мостиком: Ограничители защитного ограждения устанавливается
на 7' 8' выше смотрового мостика. Продолжайте монтаж наружной лестницы через
смотровой мостик.
2. Под смотровым мостиком: Отмерьте, отрежьте и установите опоры 44 вертикального
швеллера защитного ограждения, чтобы они совпали с дном смотрового мостика.
Продолжайте монтаж наружной лестницы с защитным ограждением.
Во время монтажа каждой рабочей площадки прикрепляйте к ней
наружную лестницу с защитным ограждением.
Согните и отрежьте защитные обода так, чтобы они подошли вертикальным стойкам на
смотровом мостике или рабочей площадке. Подогните защитные обода в местах, где требуется
доступ на площадку.

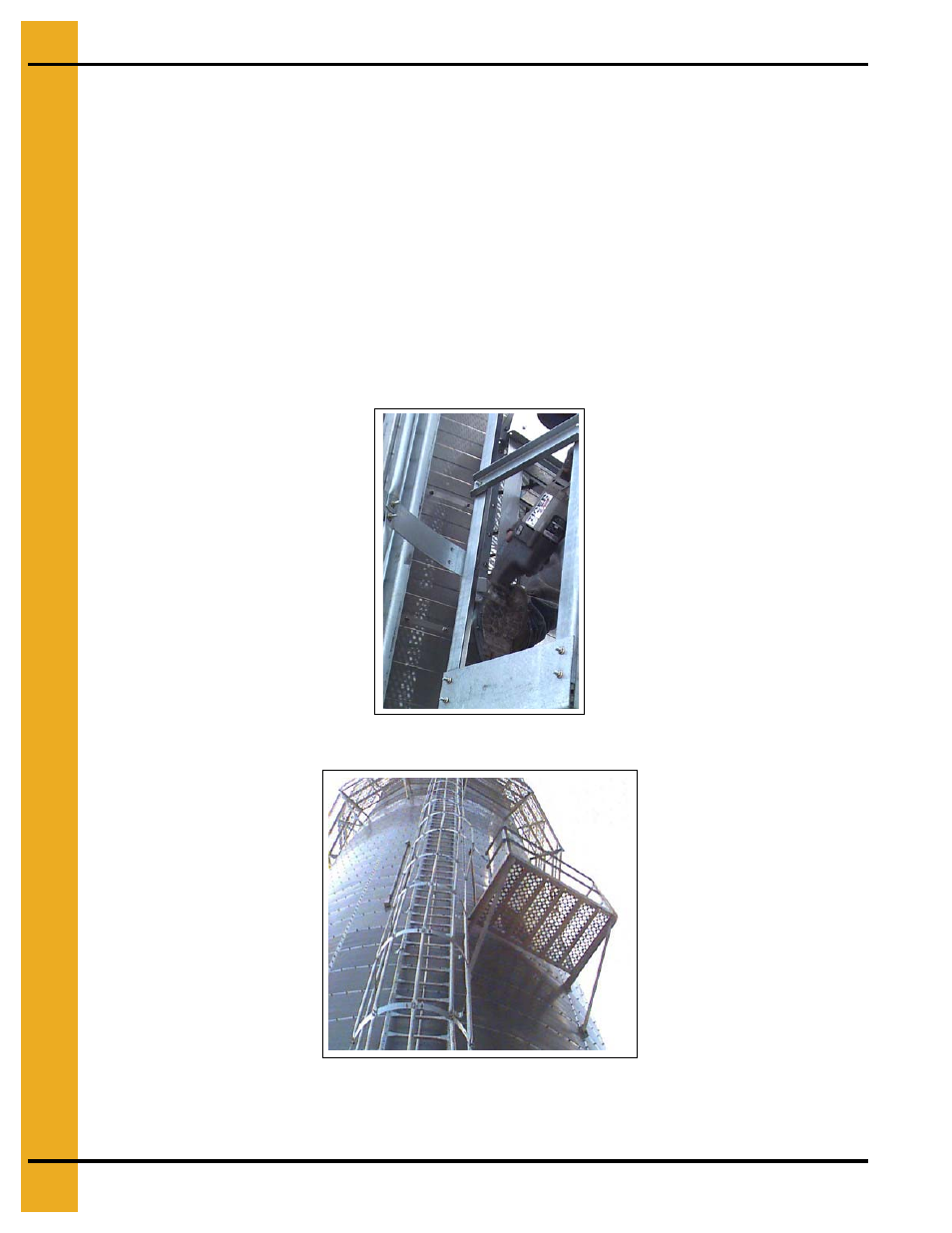

Чертёж 7Р Крупный План - Крепёж защитного обода к вертикальной опоре.
Чертёж 7С Вид с поверхности земли - Лестница с защитным ограждением
установлена сквозь смотровой мостик и рядом с рабочей площадкой.
Примечание: Дизайн рабочей площадки может отличаться от вышеприведённого.
