4. Ориентирование Стенных Листовых Пролётов и Вертикальных Швеллеров
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
43
Сравнительная Характеристика Вертикальных Швеллеров

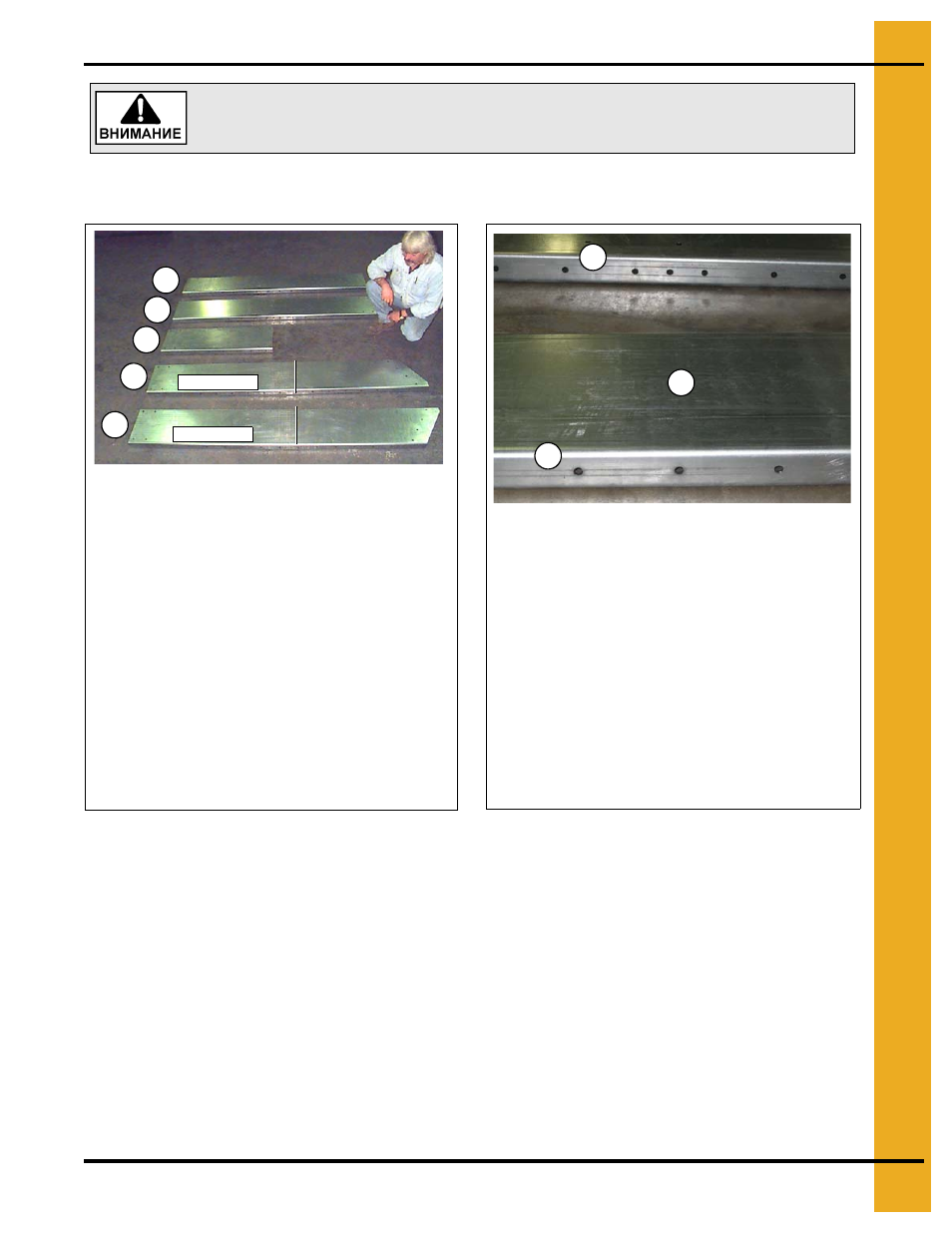

Чертёж 4АА Вертикальные Швеллеры
Чертёж 4АБ Крупный План - Вертикальные
Швеллеры
Вертикальные Швеллеры
Вертикальные швеллеры 10 марки (полегче), как правило, устанавливаются от кровли до уровня
установки нагнетателя.
Вертикальные швеллеры 8 марки (потяжелее) устанавливаются вниз от уровня нагнетателя.
На более крупных сушилках устанавливаются швеллеры больших марок.
Вертикальные опорные швеллеры устанавливаются в основании сушилки.
После каждого подъёма выметайте все упавшие болты, мусор из под
сушилки.
A
B
C
D
E
A. Вертикальный швеллер - 80", 10 марки
B. Вертикальный швеллер - 80", 8 марки
C. Вертикальный швеллер - 40", 8 марки
Используйте при необходимости для
заполнения в шахте верт-го швеллера.
D. Правост-й верт-й опорный швеллер,
88-1/2", устан-ся у основания сушилки.
E. Левост-й верт-й опорный швеллер
88-1/2", устан-ся у основания сушилки.
GT4-0248V
GT4-0249V
Y
Z
X
X. Вертикальный швеллер - 80", 8 марки
(отверстия для болтов равномерно
прорезаны по бокам.)
Y. Вертикальный швеллер - 80", 10 марки
(три (3) отверстия для болтов по
центру боковой стороны размещены
близко к друг другу.)
Z. На более широкой стороне всех
вертикальных швеллеров 10 марки
имеются два (2) ряда отверстий для
болтов, которые используются только
для сборки ворошителей зерна.
