6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 73
Парапетный Зажим
Пользуйтесь 5/16" x 3/4" крепёжными виртуоз-болтами из нержавеющей стали и 5/16" гайками.
(В данном месте могут быть заменены оцинкованными.)
Установите болтовые кляммеры парапетных зажимов (поверх гидроизолирующего покрытия
крыши) с наружной стороны кровельного пояска. Для этого используйте пары отверстий для
болтов по верху кровельного пояска.
ПРИМЕЧАНИЕ: Не завинчивайте болты до упора, пока не будет свободно установлено
пружинное кольцо на крыше башни.

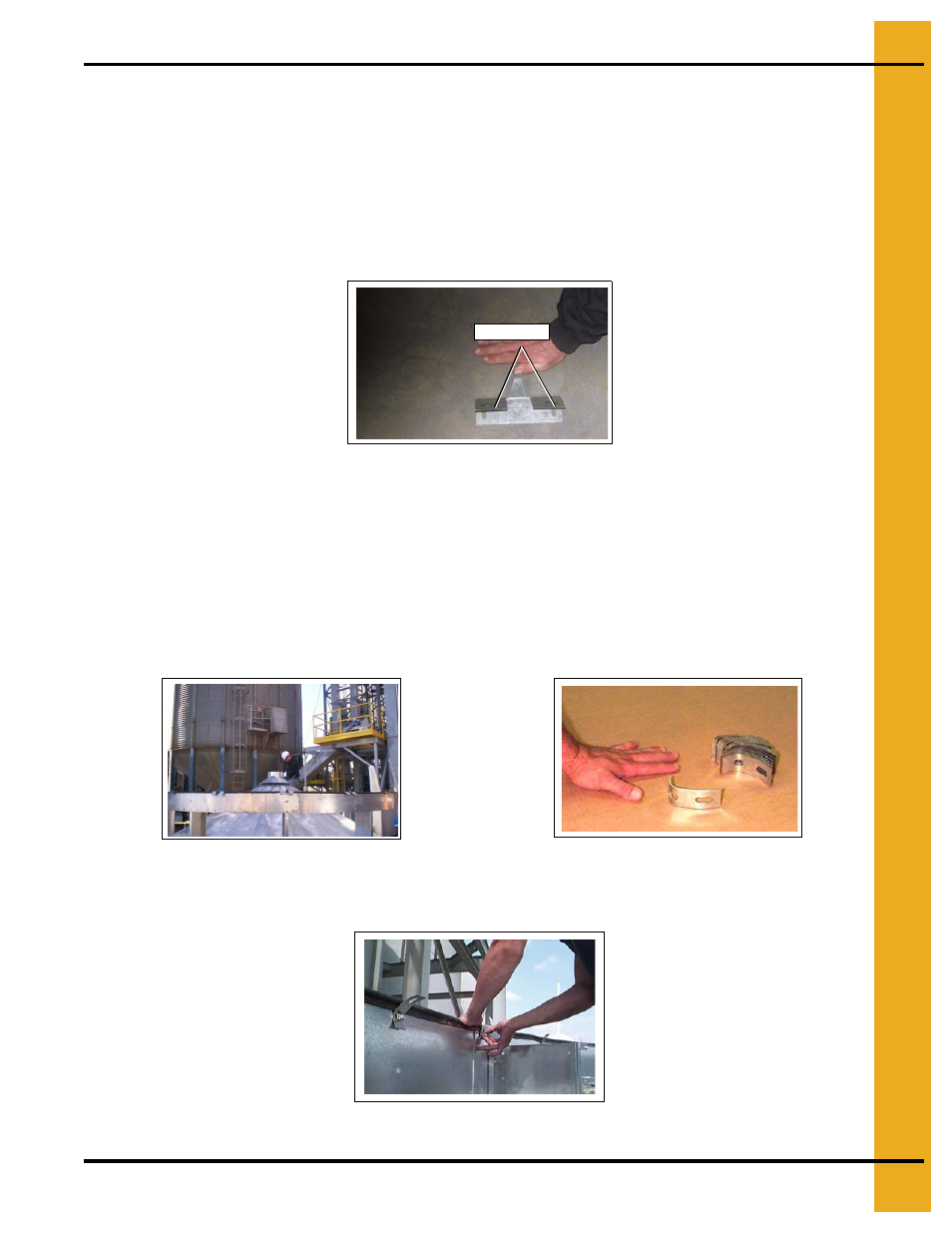

Чертёж 6З Парапетный зажим
Переходный Парапетный Зажим
См. Чертёж 6А на стр. 68, Чертёж 6Б на стр. 69, Чертёж 6В на стр. 70
Пользуйтесь 5/16" x 3/4" крепёжными виртуоз-болтами и гайками из нержавеющей стали.
Установите болтами переходные парапетные зажимы с внутренней стороны кровельного пояска.
Используйте одиночные отверстия для болтов на пояске.
ПРИМЕЧАНИЕ: Не завинчивайте болты до упора, пока не будет свободно установлено
пружинное кольцо на крыше башни.
Чертёж 6И Установка сферического герметика,
парапетных и переходных парапетных зажимов на
кровельный поясок.
Чертёж 6К Переходный парапетный зажим
Чертёж 6Л Установка парапетных и переходных парапетных зажимов.
Кляммеры
