5. Крыша Напорной Камеры
58
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI

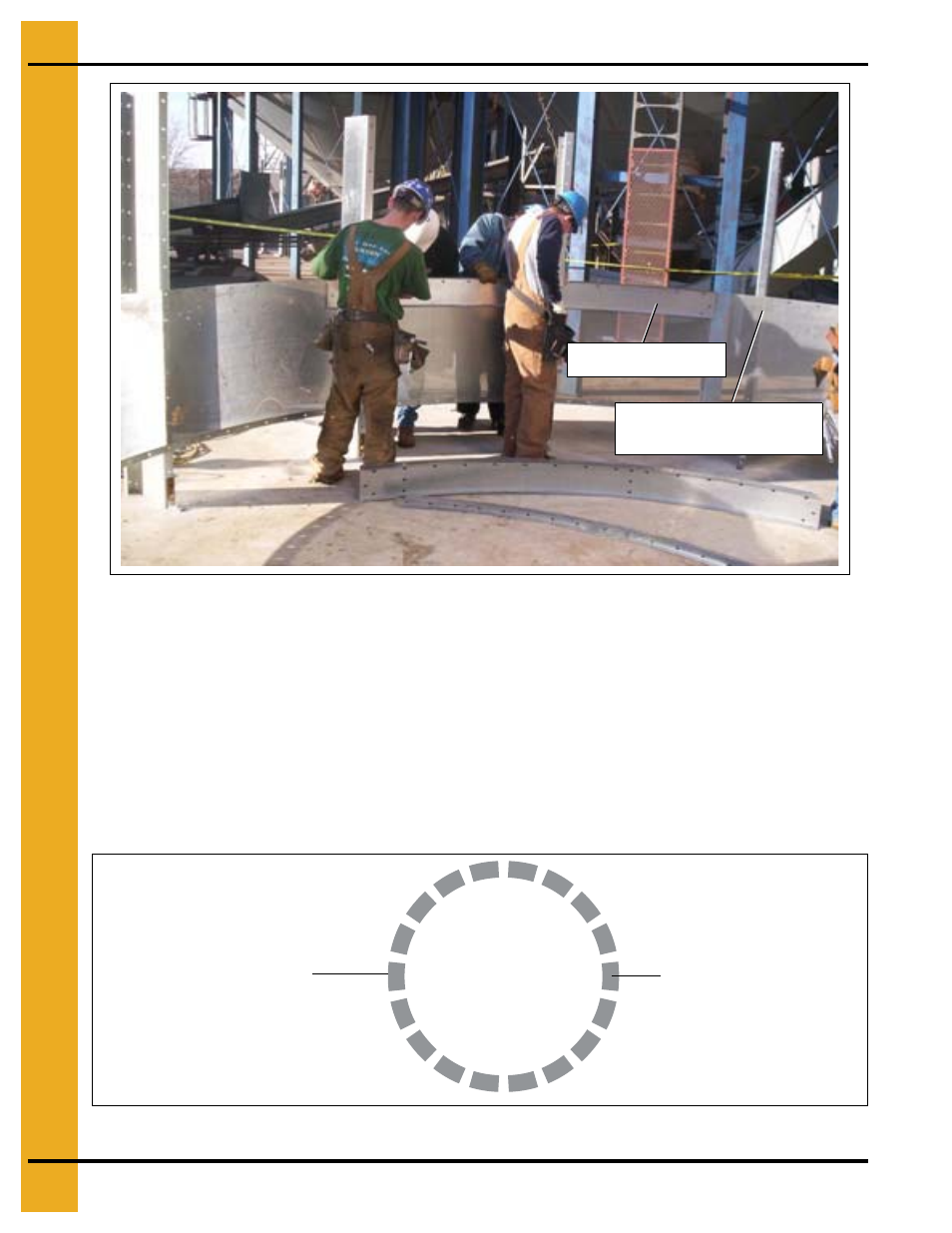

Чертёж 5Ш Присоединение парапетных швеллеров к вертикальным швеллерам.
Скаты Крыши Напорной Камеры (Правосторонние и Левосторонние) и
Кольцевой Воротник Напорной Камеры
Установите (18 правосторонних и левосторонних) скатов крыши напорной камеры по крыше
сушилки следующим образом.
(См. также Чертёж 5АБ-Чертёж 5АИ на стр. 61.)
1. Проложите пару скатов крыши напорной камеры от противоположных концов сушилки к
кольцевому воротнику напорной камеры, расположенному в центре сушилки. Расположите
их так на отверстиях для болтов в кольцевом воротнике напорной камеры как показано на
Чертёж 5Щ
Стыковой соединитель
парапетного швеллера
Три (3) близко расположенных
отверстия для болтов на
вертикальном швеллере.
Кольцевой воротник
напорной камеры
(оба отверстия)
Правосторонний
Скат крыши напорной камеры
Левосторонний
Скат крыши напорной камеры
