5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
61

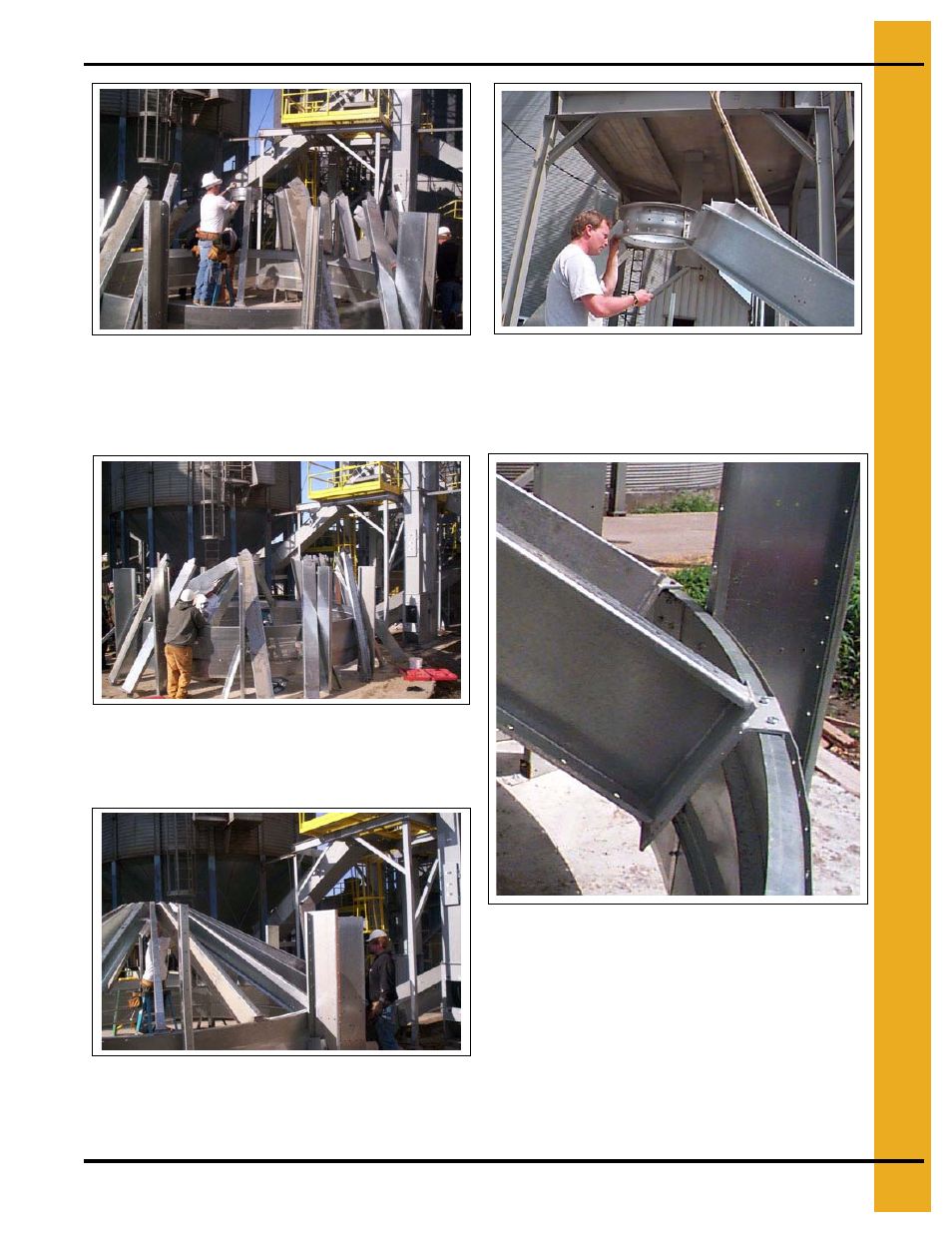

Чертёж 5АЕ Проложите пару (из правостороннего
и левостороннего) скатов крыши напорной камеры
от противоположных концов сушилки к кольцевому
воротнику напорной камеры, расположенному в
центре сушилки.
Чертёж 5АЖ Проложите первую пару скатов
крыши напорной камеры к кольцевому воротнику
напорной камеры, расположенному в
центре сушилки.
Чертёж 5АЗ Закрепите болтами первую пару
скатов крыши к кольцевому воротнику крыши
напорной камеры, расположенному в
центре сушилки.
Чертёж 5АИ Крупный План - Прикрепите болтами
верх скатов крыши к кольцевому воротнику крыши
напорной камеры.
Чертёж 5АК Крупный План - Прикрепите болтами
низ скатов крыши к верху парапетного швеллера
крыши напорной камеры (через пару
отверстий для болтов).
