13. Ворошители Зерна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 143
Ворошители Зерна
Установите сорок восемь (48) секций ворошителей зерна с двенадцатью (12) сдвинутыми
кронштейнами секции ворошителя зерна нижеследующим образом.
ПРИМЕЧАНИЕ: Четыре (4) секции ворошителя зерна, установленные в каждой зерновой
шахте, образуют один ворошитель зерна.
Монтируйте их после того как будут установлены внутренние стенные пролёты.
При монтаже используйте 5/16" х 1" оцинкованные болты и гайки с шестигранной головкой.
1. Внутри вертикальных швеллеров, которые смотрят друг на друга [ ], прикрепите болтами
сдвинутые кронштейны секции ворошителя зерна.
Для вертикальных швеллеров, направленных в противоположные стороны ] [ , сдвинутые
кронштейны секции ворошителя зерна не требуются.
2. В каждой зерновой шахте свободно установите на болтах по одной (1) наружной стороне
секции ворошителей зерна к каждому вертикальному швеллеру (или к сдвинутым
кронштейнам секции ворошителя зерна).
Затем установите свободно на болтах по одной (1) средней стороне секции ворошителей
зерна на каждую наружную сторону секции ворошителей зерна.
Далее скрепите вместе свободно на болтах две (2) средние стороны секции
ворошителей зерна.
3. После того как все секции ворошителей зерна будут установлены на сушилке, затяните
болты на всех ворошителях зерна.
4. Проверьте плотность крепления, сильно потянув ворошители зерна.
5. Установите два (2) ряда наружных стенных пролётов (20" сплошные) поверх
ворошителей зерна.

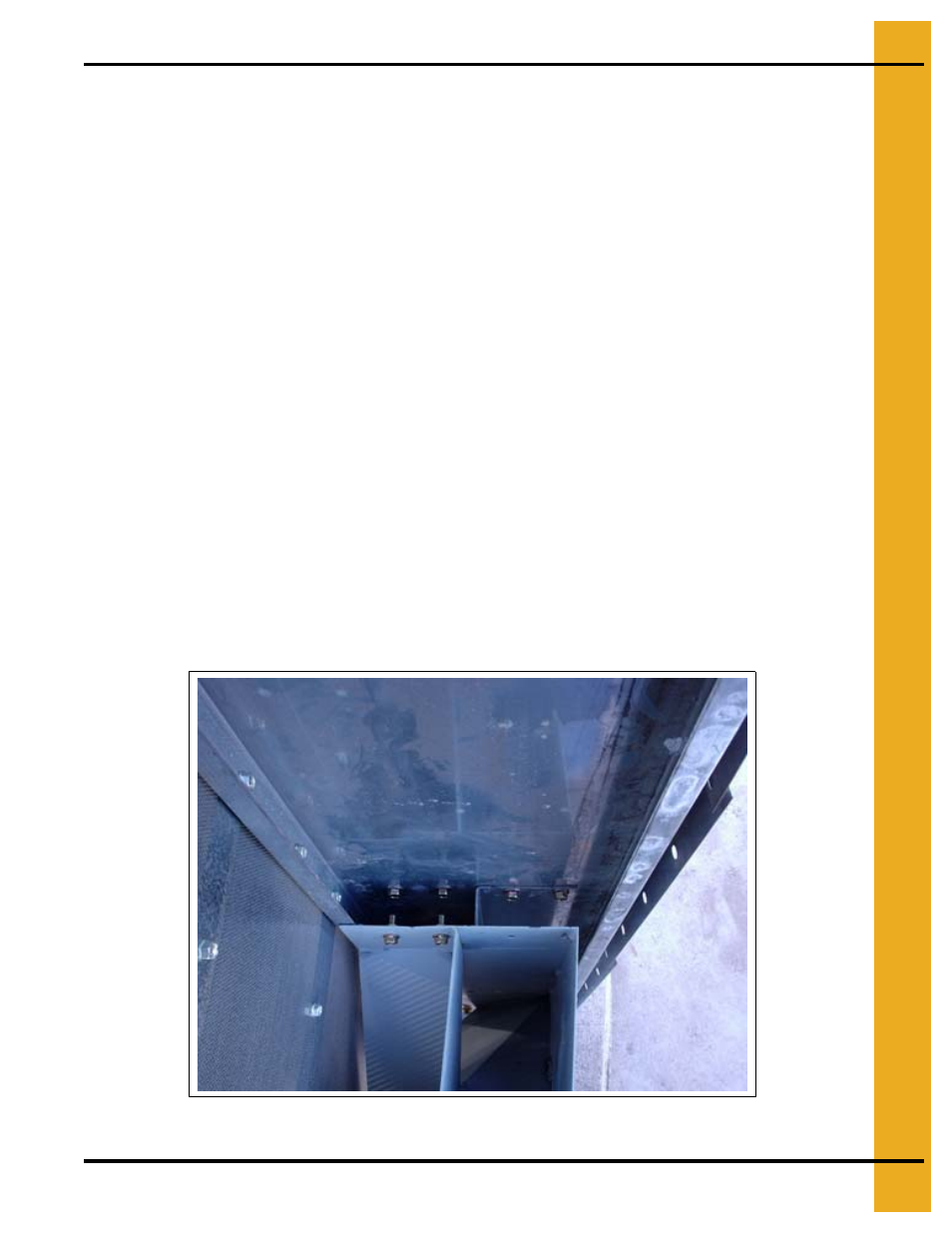

Чертёж 13В Монтаж Наружной Стороны Секций Ворошителей Зерна.
