21. Разргузочный Бункер
230
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)

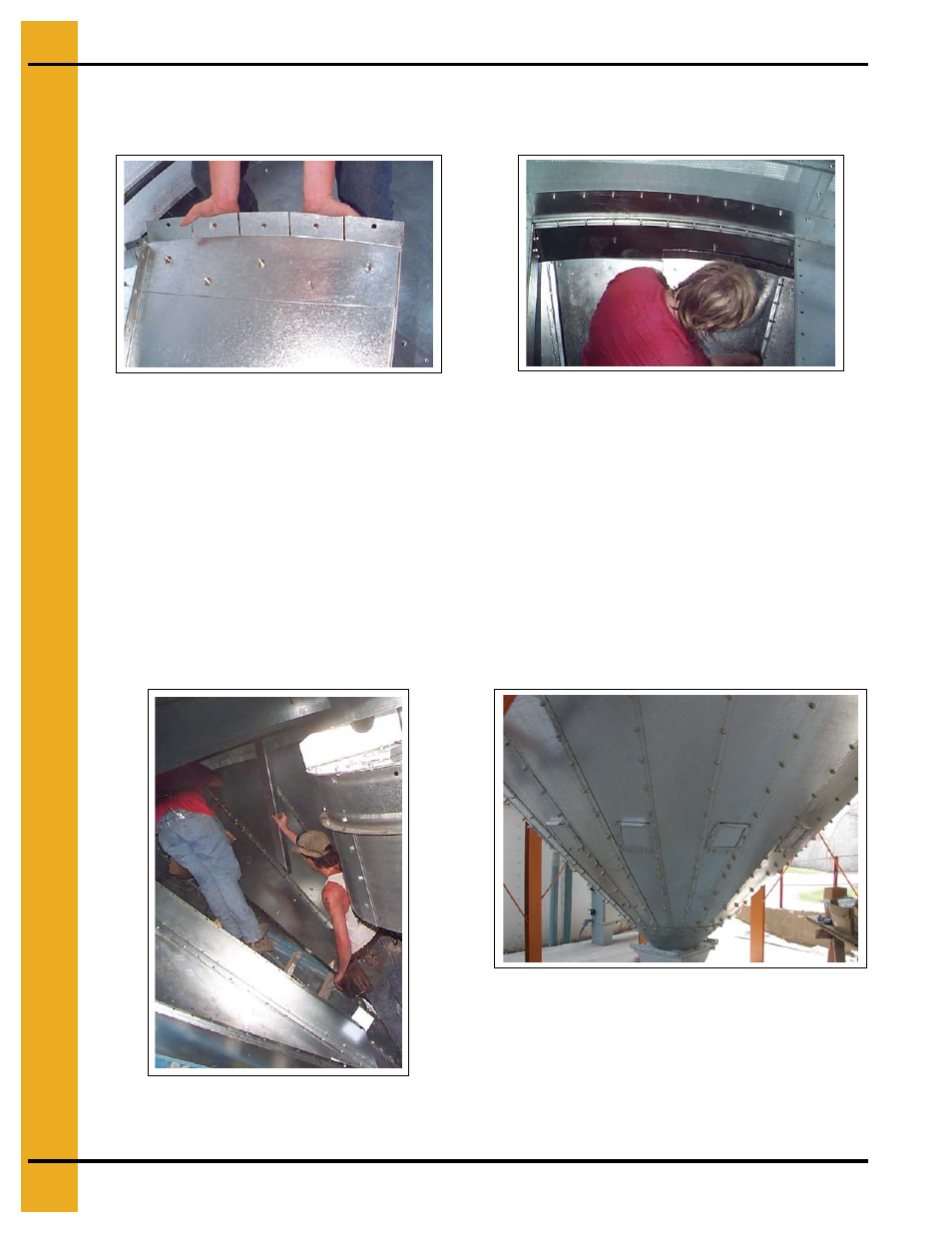

Чертёж 21АИ Крупный План - Внутренняя полка
бункера прикреплена болтами к внутренней
панели бункера.
Чертёж 21АК Крепление саморезами внутренней
полки бункера к внутреннему сплошному
стенному пролёту.
После установки внутренних панелей бункера прикрепите болтами кронштейны пола секции
охлаждения (последней модификации) на пролёты бункера, воспользовавшись 5/16"-1" болтами.
Убедитесь, что все четыре (4) кронштейна с выемкой расположены на одинаковом расстоянии.
На данном этапе можно закрепить внутренние бункерные и напольные кронштейны.
Используя 5/16" болты и гайки, прикрепите лестницу к панелям бункера. Используя опоры
наружной лестницы, необходимо прикрепить лестницу к разгрузочному бункеру в месте, где
располагается дверца на внутренний смотровой мостик.
Далее установите затворы, перекрывающие поток зерна, на лотки бункера, непосредственно под
внутренним бункером, закрепив нижние болты в центральной группе отверстий. Используйте
5/16" болты, затянув их после установки.
Чертёж 21АЛ Крепление болтами опоры
пола в секции охлаждения к балке перекрытия
данной секции.
Чертёж 21АМ Установленный разгрузочный
бункер со щитовыми скользящими затворами
аварийного сброса.
