15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
172 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Разделительный Бункер
Разделительный бункер образуется путём соединения секций внутреннего и наружного бункеров
в “V” - образной форме.
Разделительный бункер окружает блок вентиляторов.
Разделительный бункер отделяет секцию прогрева от секции охлаждения.
Разделительный бункер устанавливается между фартуком вентилятора и внутренней
стенкой сушилки.
Смотрите правильное размещение разделительного бункера в соответствующей модели сушилки
с
Чертёж 15В на стр. 157 к Чертёж 15Е на стр. 160 .
Соблюдайте плоскость “V” - образной формы разделительного бункера.
1. Прикрепите болтами верхние кляммеры (близко расположенные) на секциях внутреннего
разделительного бункера к низу бортика/фартука нагнетателя. (Смотрите Чертёж 15АЧ.)
Скрепите болтами секции внутреннего разделительного бункера.
Используйте 5/16" x 3/4" оцинкованные болты и гайки.

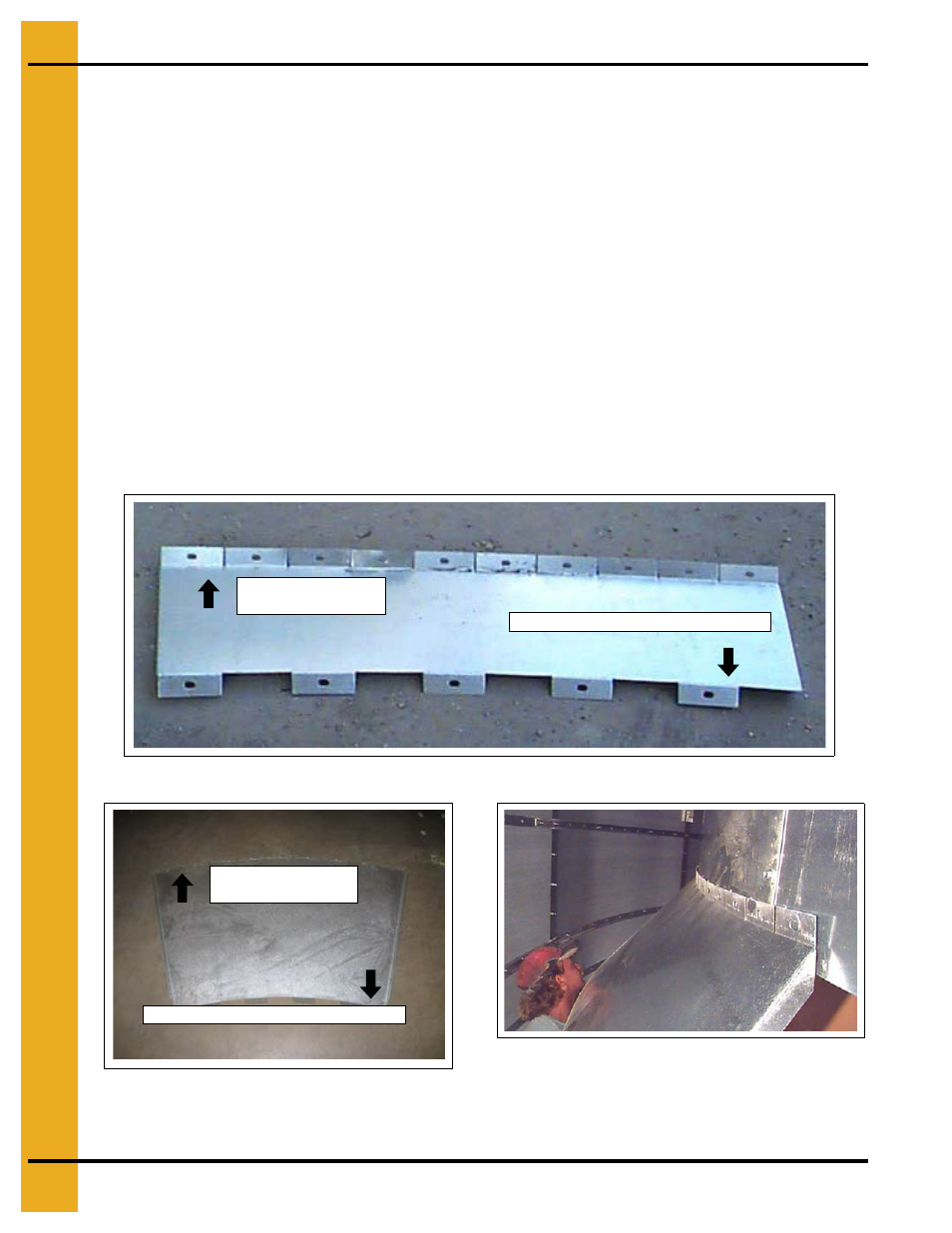

Чертёж 15АЧ Секция внутреннего разделительного бункера.
Чертёж 15АШ Секция наружного
разделительного бункера.
Чертёж 15АЩ Крепление болтами верхних
кляммеров внутреннего разделительного
бункера к низу фартука вентилятора.
Нижние кляммеры редко расставлены.
Верхние кляммеры
расположены близко.
Верхние кляммеры
расположены близко.
Нижние кляммеры редко расставлены.
