9. Подъём Сушилки
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 111
Например: Подъём Секции Крыши
1. Установите соединительные листы (накладки) вертикальных швеллеров на швеллеры,
которые будут монтироваться после подъёма. Переместите вертикальные швеллеры
поближе к сушилке.
2. Рекомендуется установить шесть (6) домкратов вокруг сушилки как объясняется в
инструкции по подъёму сушилки в Разделе Ориентирования на стр. 42 .
3. Прикрепите грузоподъёмные устройства каждого домкрата к двум (2) подъёмным
кронштейнам в соответствии с инструкцией завода-изготовителя домкратов. Перекройте
два (2) подъёмных кронштейна при помощи такелажной траверсы с тем, чтобы домкраты не
блокировали вертикальные ряды отверстий под болты.

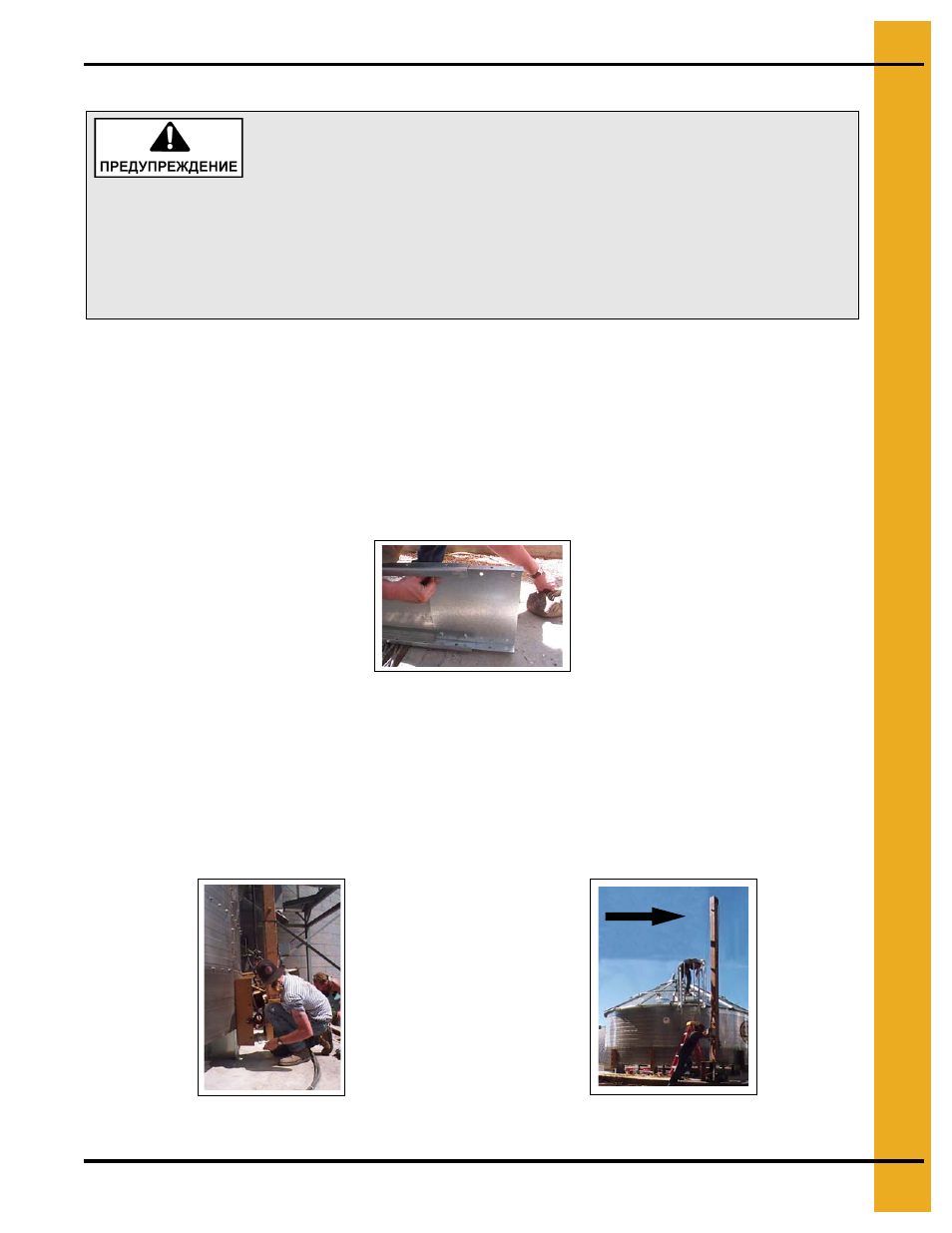

Чертёж 9В Соединённые вертикальные швеллеры.
4. Отвинтите болты сушилки от сборочных зажимов. Поднимите сушилку для установки
следующего набора 80" вертикальных швеллеров. Используйте домкраты в соответствии с
инструкцией завода-изготовителя.
5. Введите каждый состыкованный вертикальный швеллер (соединителем вверх) в
вертикальный швеллер уже закреплённый на сушилке и позиционируйте их при помощи
ориентационных зубил. Как можно туже и равномернее прикрепите болтами нижний
вертикальный швеллер к верхнему вертикальному швеллеру.
Чертёж 9Г Установка подъёмных кронштейнов. Чертёж 9Д Размещение домкратов вокруг
сушилки (стрелка).
Перед подъёмом крыши сушилки убедитесь в отсутствии
опасности со стороны сильного ветра или поражения
электрическим током, наличие зазоров и т.д.
(См. Разделе Ориентирования на стр. 19.)
Завинтите все болты на сушилке (кроме деталей нижней
части лестницы).
Прикрепите табличку GSI.
