5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 53
5. Поместите наружный конец сборочного зажима заподлицо с интервальной отметкой.
Просверлите фундамент через сборочный зажим и закрепите 1/2" x 5-1/2" болтом распорного
анкера усиленного типа и кольцевой прокладкой.
(См. Чертёж 5К и Чертёж 5Л.)

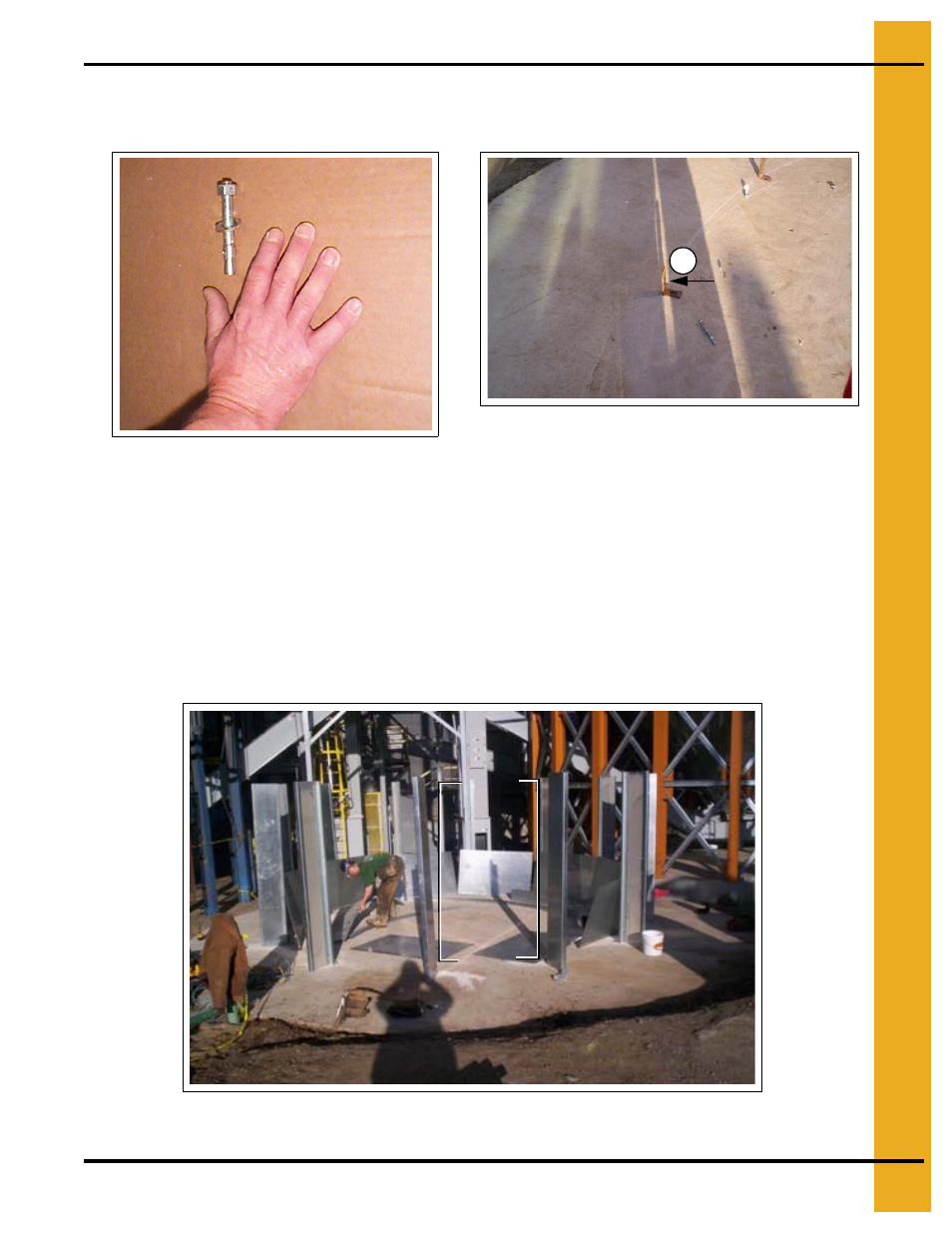

Чертёж 5К 1/2" x 5-1/2" болт распорного анкера и
кольцевая прокладка
Чертёж 5Л Поместите наружный конец
сборочного зажима заподлицо с интервальной
отметкой (под Х).
Вертикальные Швеллеры
Завинтите болтами марки 10 вертикальные швеллеры к каждому сборочному зажиму.
Используйте болты 3/8" x 1". Меняйте направление каждого вертикального швеллера, чтобы
каждый зеркально отражал предыдущий. Иначе говоря, закрепите швеллеры так, чтобы они
сначала смотрели друг на друга [ ], затем в противоположном направлении ] [, затем опять друг
на друга и т.д. по периметру сушилки.
См. сравнительную характеристику вертикальных швеллеров в Разделе Ориентирования на
стр. 19 .
Чертёж 5М Вертикальные швеллеры смотрят друг на друга [ ].
X
