10. Смотровые Мостики и Рабочая Площадка
130
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Внутренние Смотровые Мостики
Для установки двери внутренних смотровых мостиков прикрепите рояльную петлю, поставленную
в комплекте, в месте “Х” к секции внутренних смотровых мостиков.
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки для установки настила полов.
Используйте 3/8" x 1" стопорные виртуоз болты и гайки для монтажа поручней и опор.
ПРИМЕЧАНИЕ: Установите детали внутренних смотровых мостиков в том же порядке как и
детали наружных мостиков.

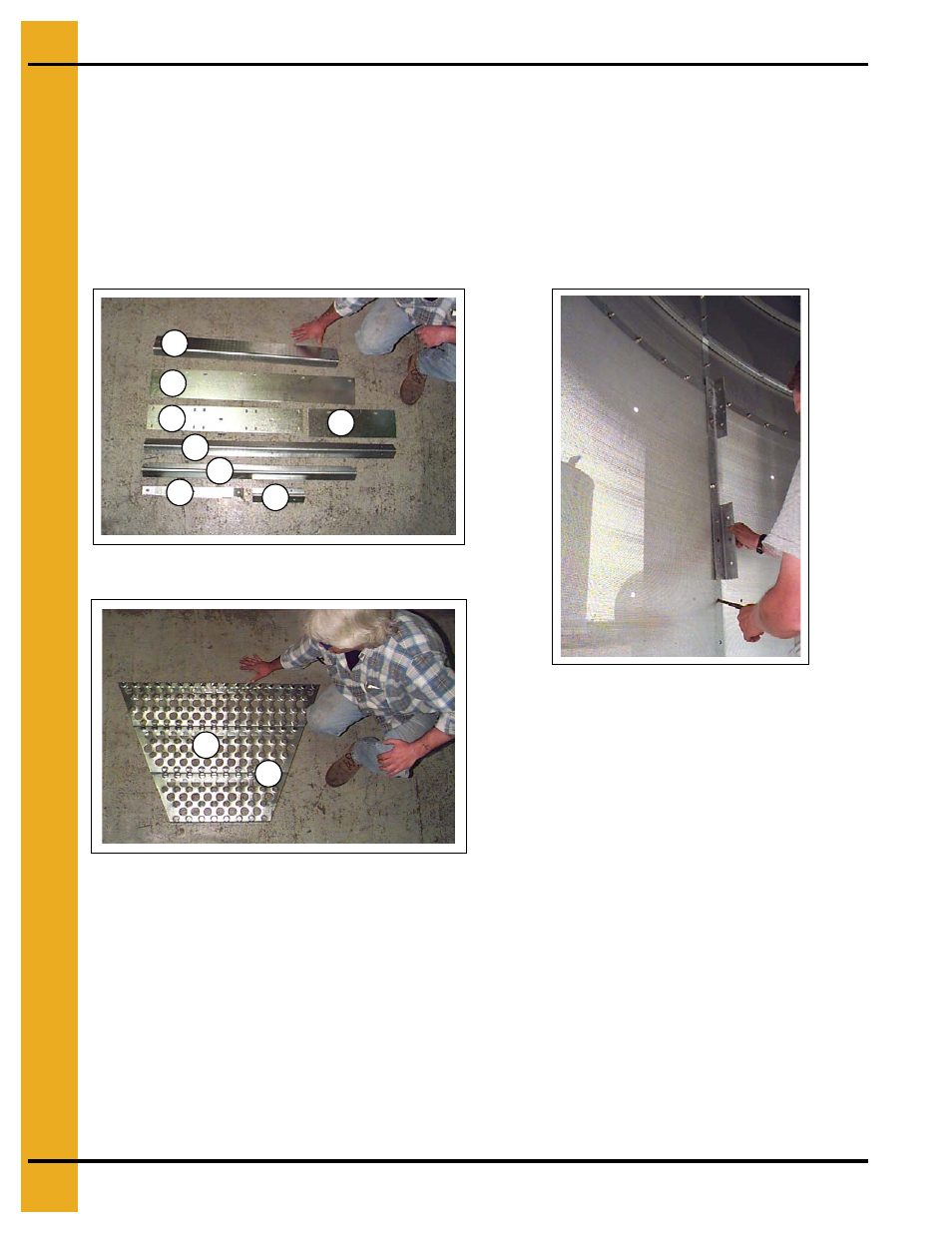

Чертёж 10АА
Чертёж 10АБ Секция внутреннего смотрового
мостика. Также используется для навешивания
двери внутренних мостиков в месте “X”.
Чертёж 10АВ Опорный зажим мостиков
устанавливается с уголком с правой стороны
A. Усилитель пола внутренних смотровых
мостиков
B. Наружный низкий ограждающий брус
внутренних смотровых мостиков
C. Соединительная накладка внутренних
смотровых мостиков
D. Внутренний низкий ограждающий брус
внутренних смотровых мостиков
E. Вертикальная опора внутренних смотровых
мостиков
F. Диагональная опора внутренних смотровых
мостиков
G. Поручень внутренних смотровых мостиков
H. Опорный зажим смотровых мостиков
I. Секция внутренних смотровых мостиков
A
B
C
E
F
G
H
D
I
X
