PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Верхняя Подпорка
Расположение верхних подпорок смотрите на
Снаружи сушилки - Прикрепите болтами верхнюю подпорку через сварную конструкцию углов
сжатия к сварной конструкции рёбер жёсткости.
(См. Чертеже 19У на стр. 213.)
Используйте 5/8" x 2-3/4" болты и гайки 8 марки.
Внутри сушилки - Прикрепите болтами опорный зажим верхней подпорки к сварной конструкции углов
сжатия.
(См. Чертеже 19Ф на стр. 213.)
Используйте 5/8" x 1-1/2" болты и гайки 8 марки.

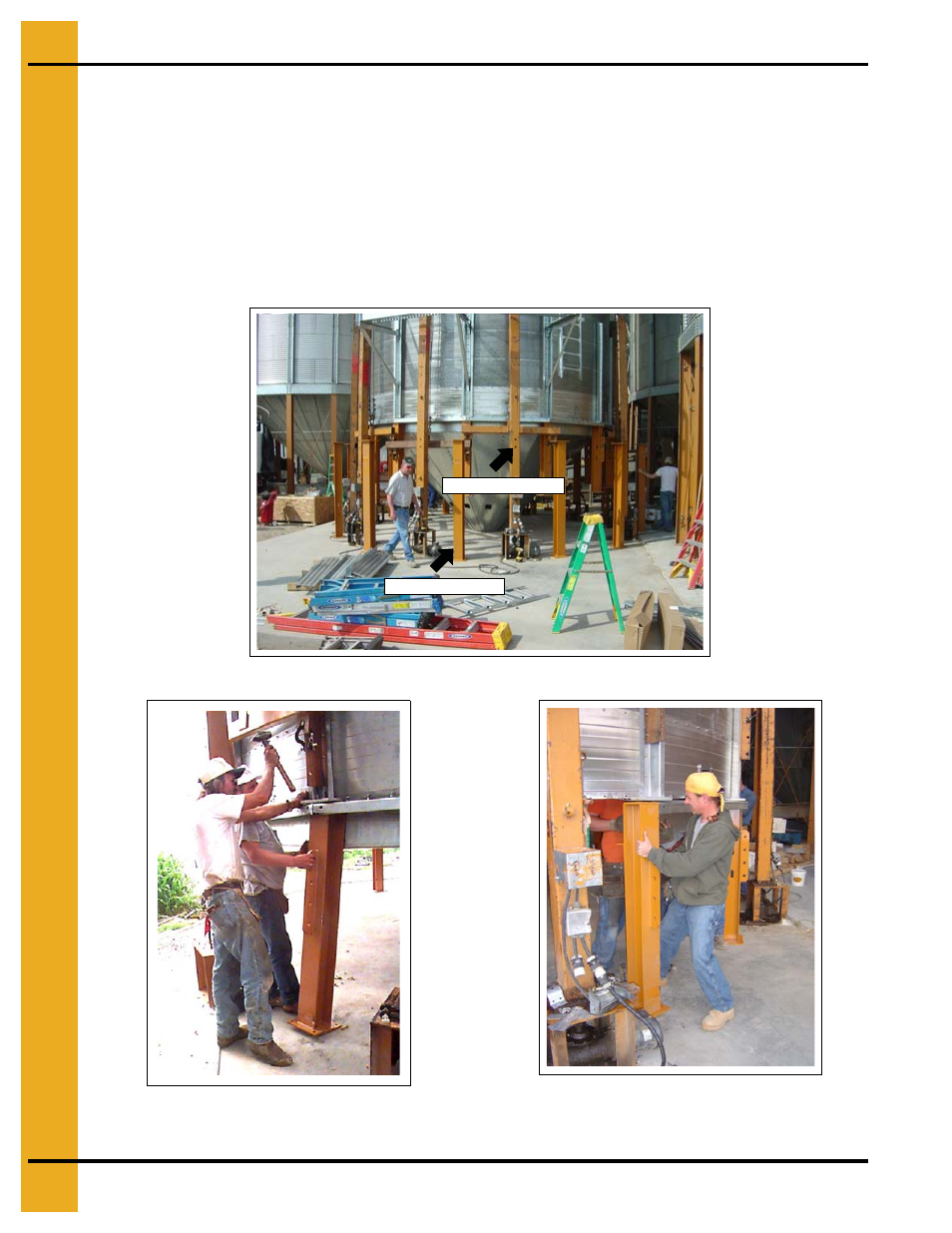

Чертеже 19Р
Чертеже 19С Совмещение верхней подпорки
со сварной конструкцией рёбер жёсткости.
Чертеже 19Т Расположение верхней подпорки
непосредственно под сварной конструкцией
рёбер жёсткости.
Нижняя подпорка
Верхняя подпорка
