23. Топливный Трубопровод
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 241
Длина Топливных Труб*
Рекомендации по Установке Топливного Трубопровода
Топливный трубопровод можно прокладывать по секциям во время строительства сушилки или
после завершения её возведения. Обычно верхние две (2) секции трубопровода прокладываются
после установки вентиляторов.
Топливный трубопровод заводится в сушилку через окно сушилки. Спланируйте такое
размещение топливного трубопровода, чтобы он заканчивался как можно ближе к месту, где
будет устанавлен топливный блок на фундаменте.
Все резьбовые соединения труб обработайте сверхпрочной замазкой для уплотнения трубных
соединений. Топливный трубопровод должен быть герметическим (воздухонепроницаемым) и
удовлетворять всем требованиям мер безопасности на стройплощадке.
Проверьте, чтобы весь топливный трубопровод был проложен ровно по отвесу.
Проверьте прочность крепления топливного трубопровода к сушилке.

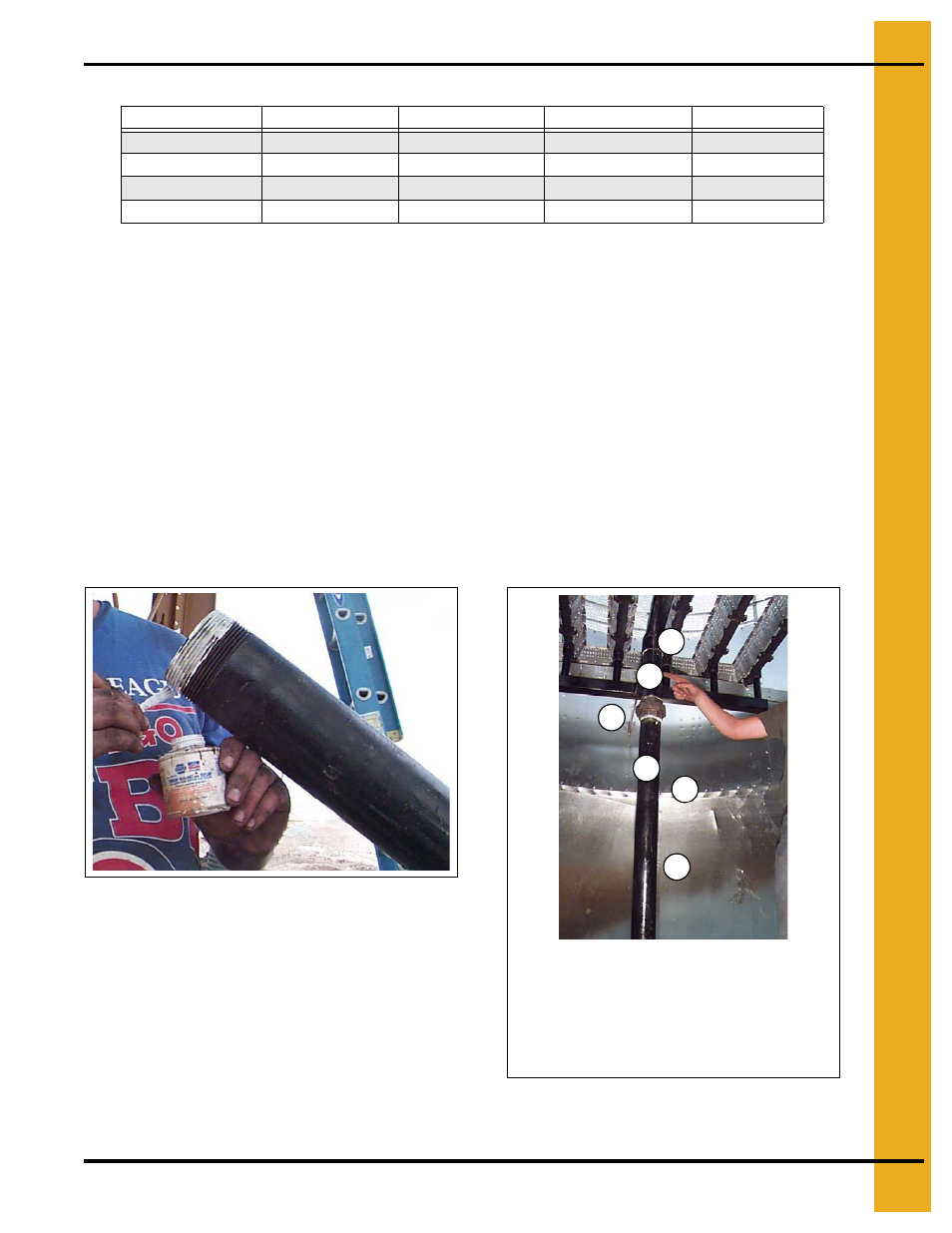

Чертёж 23И Все резьбовые соединения труб
обработайте сверхпрочной замазкой для
уплотнения трубных соединений.
Чертёж 23К Топливный трубопровод подсоединён
к магистрали горелки.
Модель Сушилки Диаметр Трубы Наружная Входная Внутренняя
2500 3" 140" 110" 167"
3000 3" 180" 110" 167"
3500 3" 180" 110" 185"
4000 3" 125" и 94" 110" 185"
*Все трубы и арматура запроектированы из 40 чёрного железа.
A
B
C
D
E
F
A. Магистраль горелки
B. 3" x 12" Ниппель
C. 3" Соединительная муфта
D. 3" Труба
E. Корпус горелки
F. Корпус переходного патрубка
