21. Разргузочный Бункер
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
223
Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
инструменты и оборудование,
крепёж и т.д.

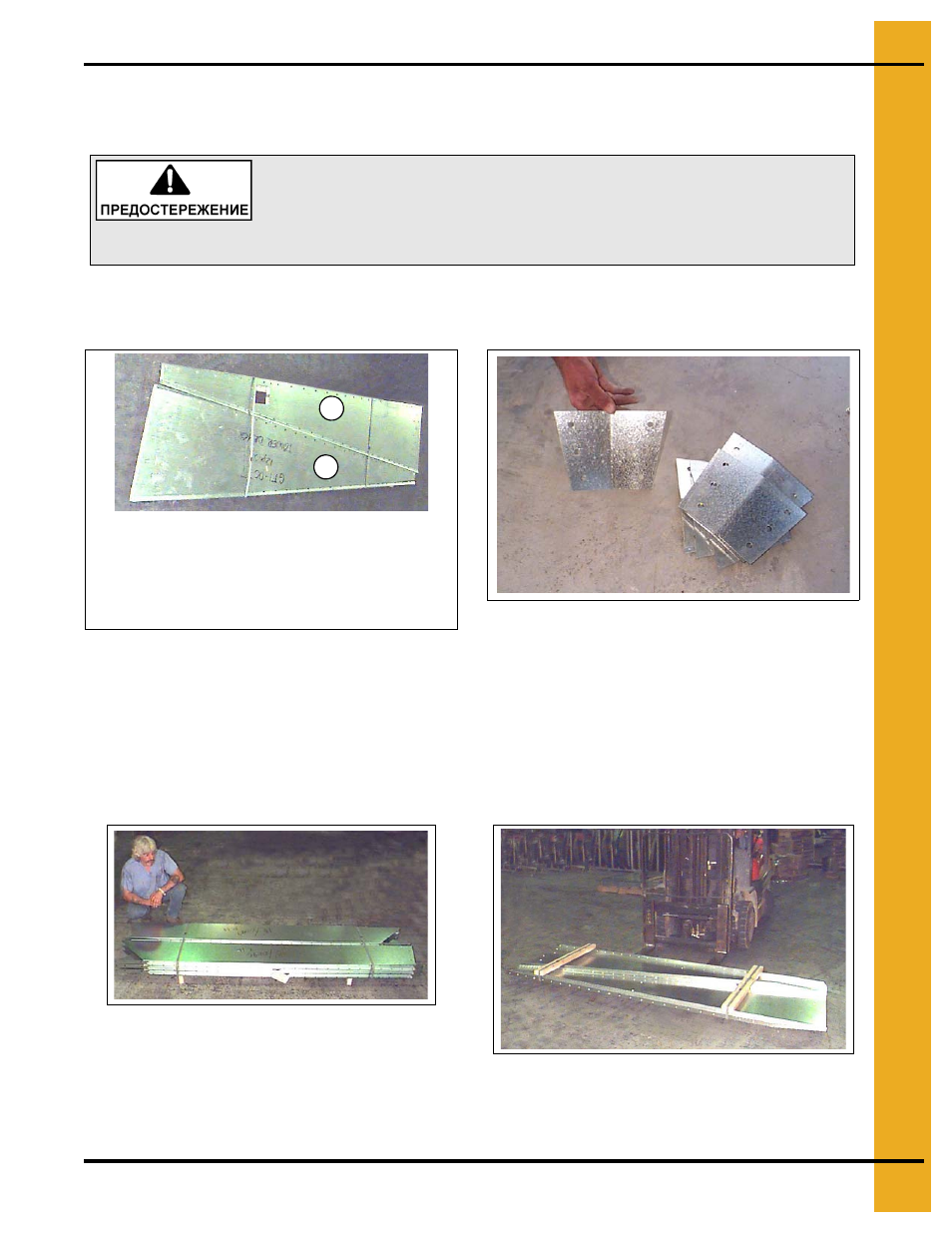

Чертёж 21Б
Чертёж 21В Стыковые Соединители
Углов Сжатия
1. Соединение внахлёстку наружных панелей бункера.
2. Установите внахлёстку снаружи сушилки наружную правостороннюю панель бункера с
отверстием таким образом, чтобы щитовой затвор сободно скользил.
3. Переложите внахлёстку и скрепите болтами плоские кромки наружных панелей бункера.
4. Переложите внахлёстку и скрепите обычными болтами углообразные кромки наружных панелей
бункера под швеллерами бункера.
Чертёж 21Г Лотки бункера, правосторонние и
левосторонние, устанавливайте срезанным по
диагонали концом вниз. На нижней части
имеется горизонтальный выступ. На верхней
части имеется вертикальный выступ.
Чертёж 21Д Внутренние Панели Бункера
(в Деревянных Транспортных Колодках).
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
A. Наружная правосторонняя панель
бункера с отверстием для щитового
скользящего затвора (для аварийного
сброса зерна).
B. Наружная левосторонняя панель бункера.
