8. Датчики
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
103
Индикатор(-ы) Уровня Зерна
Смонтируйте индикатор(-ы) в соостветствии с прилагаемой к нему инструкцией - вкладышем.
ПРИМЕЧАНИЕ: Расположение индикатора(-ов) уровня зерна смотрите
1. Нижний индикатор уровня зерна, RA4
Измерьте внутренний (не наружный) диаметр прокладки. Величина данного диаметра
является размером отверстия, необходимого для установки нижнего индикатора на
стенном пролёте.
Разместите стенной пролёт непосредственно под люком для доступа. Вертикально
сцентрируйте отверстие на данном пролёте. Вырежьте отверстие в пролёте, которое
совпадает по размеру с внутренним диаметром прокладки.
Установите собранный нижний индикатор уровня зерна в отверстие, вырезанное в стенном
пролёте, плотно подогнав прокладку к пролёту.
Завинтите 5/16" x 3/4" запорными виртуоз болтами и 5/16" гайками.
2. Верхний индикатор уровня зерна, RA6
При необходимости (только на сушилках, заполняющихся при помощи конвейера или
щитового скользящего затвора), установите верхний индикатор уровня зерна на
крыше сушилки.

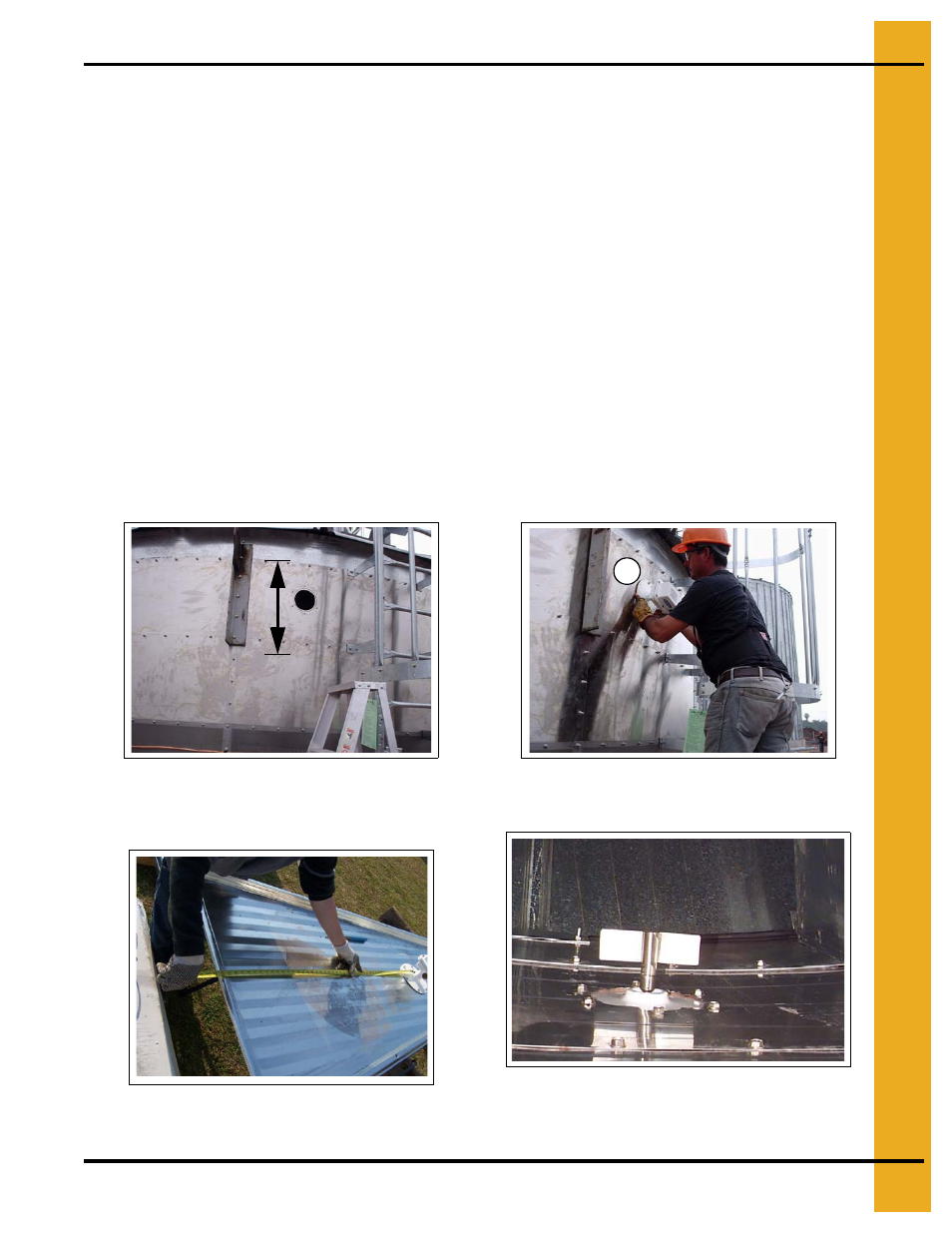

Чертёж 8К Вертикально сцентрируйте
отверстие для установки индикатора
(см. стрелки).
Чертёж 8Л Установка верхнего индикатора
уровня зерна.
Чертёж 8М Верхний индикатор (А) и нижний
индикатор (В) установлены.
Чертёж 8Н Вид изнутри сушилки - Нижний
индикатор.
B
