19. Опорная Поверхность Башни
210
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Сварные Конструкции Углов Сжатия
Смотрите расположение сварных конструкций углов сжатия на
Снаружи сушилки прикрепите болтами сварные конструкции углов сжатия к уплотнительной
ленте.
Используйте 5/16" x 1" болты, гайки и шайбы.

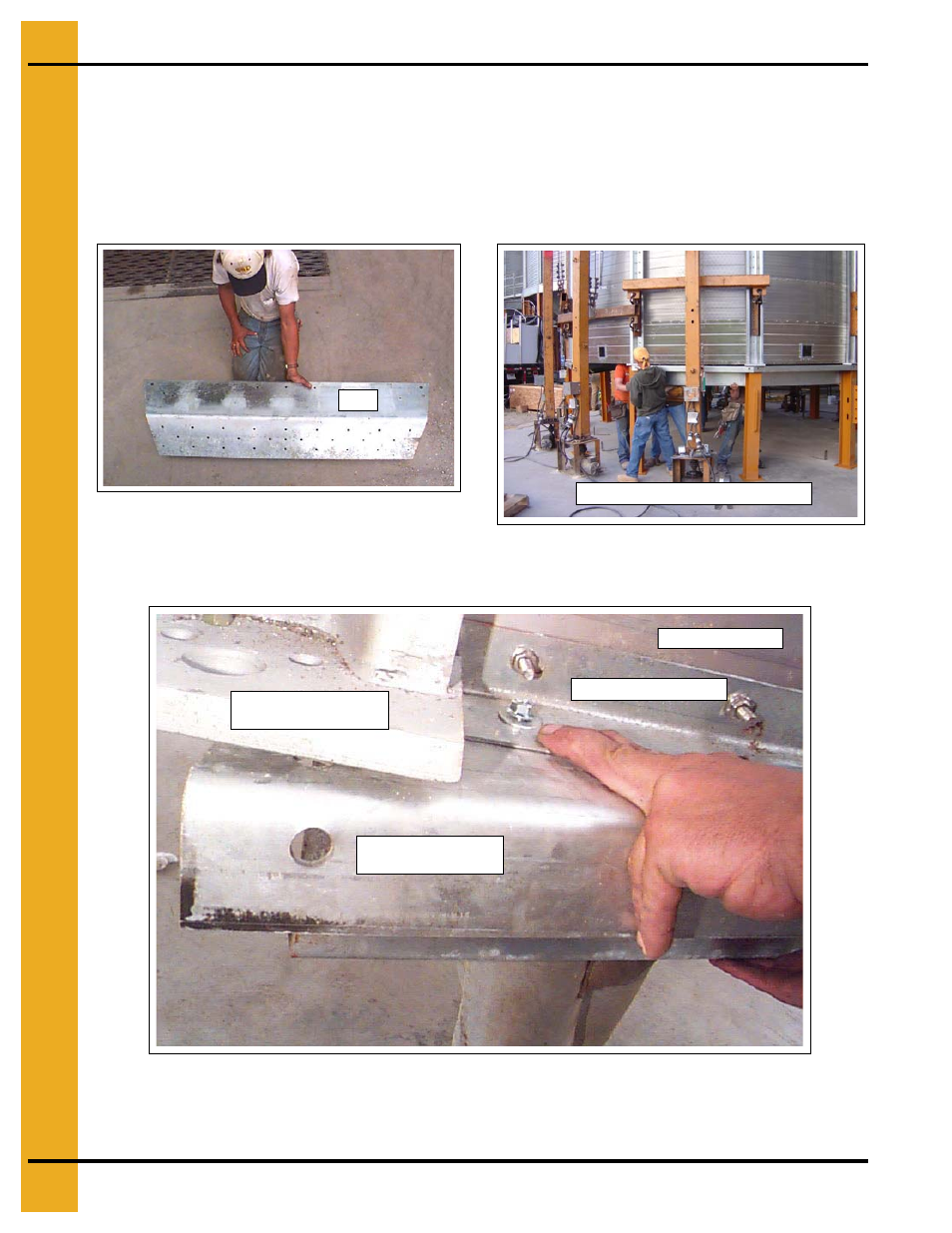

Чертёж 19Л Сварная Конструкция Углов Сжатия
Чертёж 19М Крепление болтами сварной
конструкции углов сжатия к низу
уплотнительной ленты.
Чертёж 19Н Крупный План - Крепление болтами сварной конструкции углов сжатия к низу
уплотнительной ленты. При необходимости подрежьте уплотнительную ленту.
Верх
Сварная конструкция углов сжатия
Сварная конструкция
рёбер жёсткости
Уплотнительная лента
Сварная конструкция
углов сжатия
Сплошной пролёт
