24. Топливный блок
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 251
Рекомендации по Монтажу
ПРИМЕЧАНИЕ: Электропроводка компонетов топливного блока будет проложена к системе
электроуправления (электриками), поэтому расположите топливный блок
как можно ближе к системе электроуправления.
Смонтируйте топливный блок на двух (2) или трёх (3) стойках, по потребности. Отмерьте,
отрежьте и просверлите отверстия, чтобы подогнать стойки топливного блока к конкретным
условиям стройплощадки.
Убедитесь, что при установке соблюдается уровень расположения топливного блока.
При необходимости разберите топливный блок на компоненты и установите топливный блок в
виде, показанном на
Чертёж 24А на стр. 245 .
ВАЖНО: Герметически запечатайте все резьбовые соединения труб при помощи
сверхпрочной замазки для уплотнения трубных соединений.
Проверьте направление стрелок (или других указателей направления поступления топлива) на
всех компонентах топливного блока. Убедитесь, что все стрелки соответствуют направлению
движения потока топлива.
ВАЖНО: Обеспечьте надёжную опору для всех компонентов на всё время, пока проводите
монтаж стояков под топливный блок.

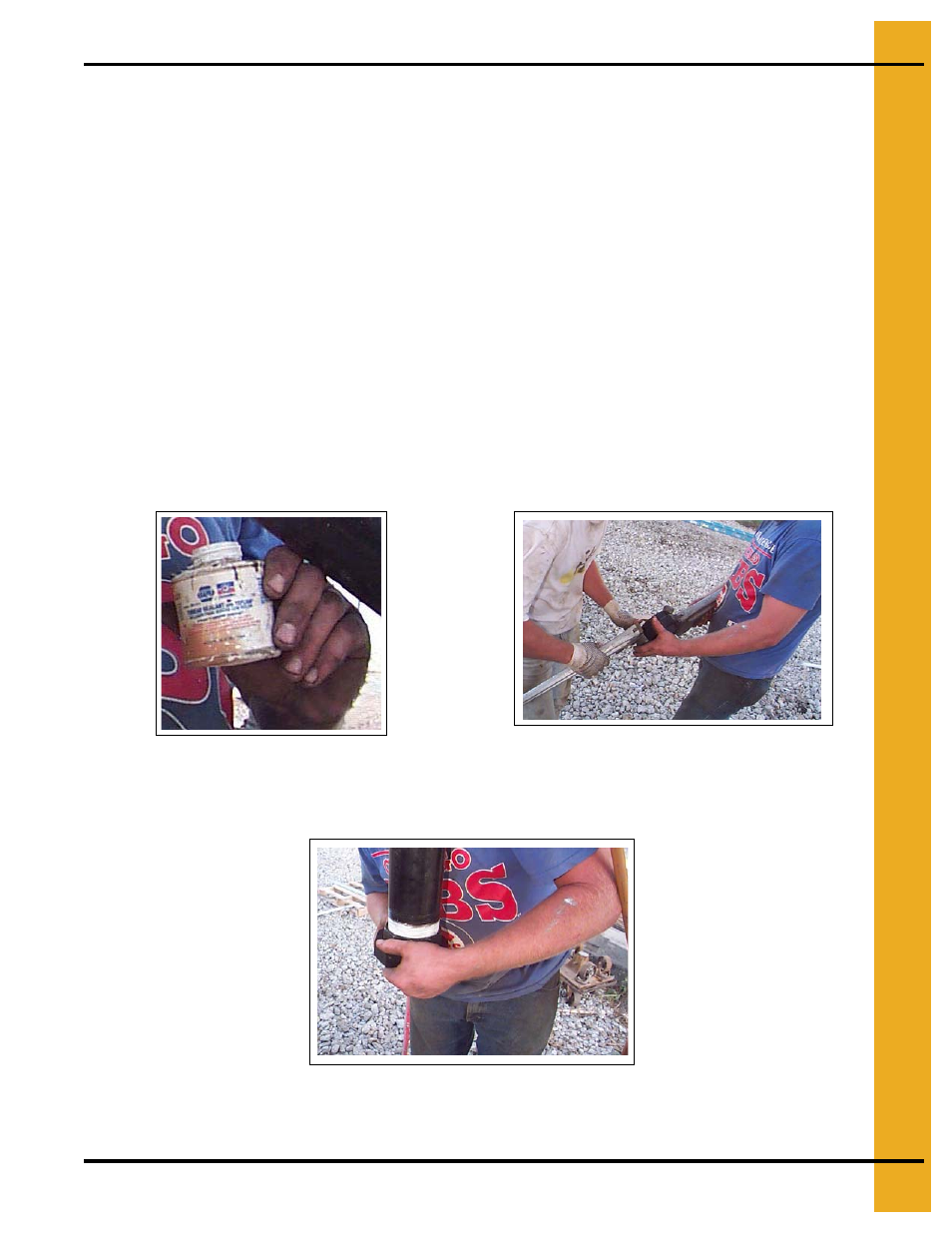

Чертёж 24Н Герметически запечатайте все
резьбовые соединения труб при помощи
сверхпрочной замазки для уплотнения
трубных соединений.
Чертёж 24О При необходимости разберите
топливный блок на компоненты и установите
топливный блок в виде, показанном на Чертёж 24А
на стр. 245.
Чертёж 22П
ВАЖНО: Будьте осторожны, чтобы резьба трубы не попала в соединительную муфту.
