19. Опорная Поверхность Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
213
Верхняя Подпорка (Продолжение)

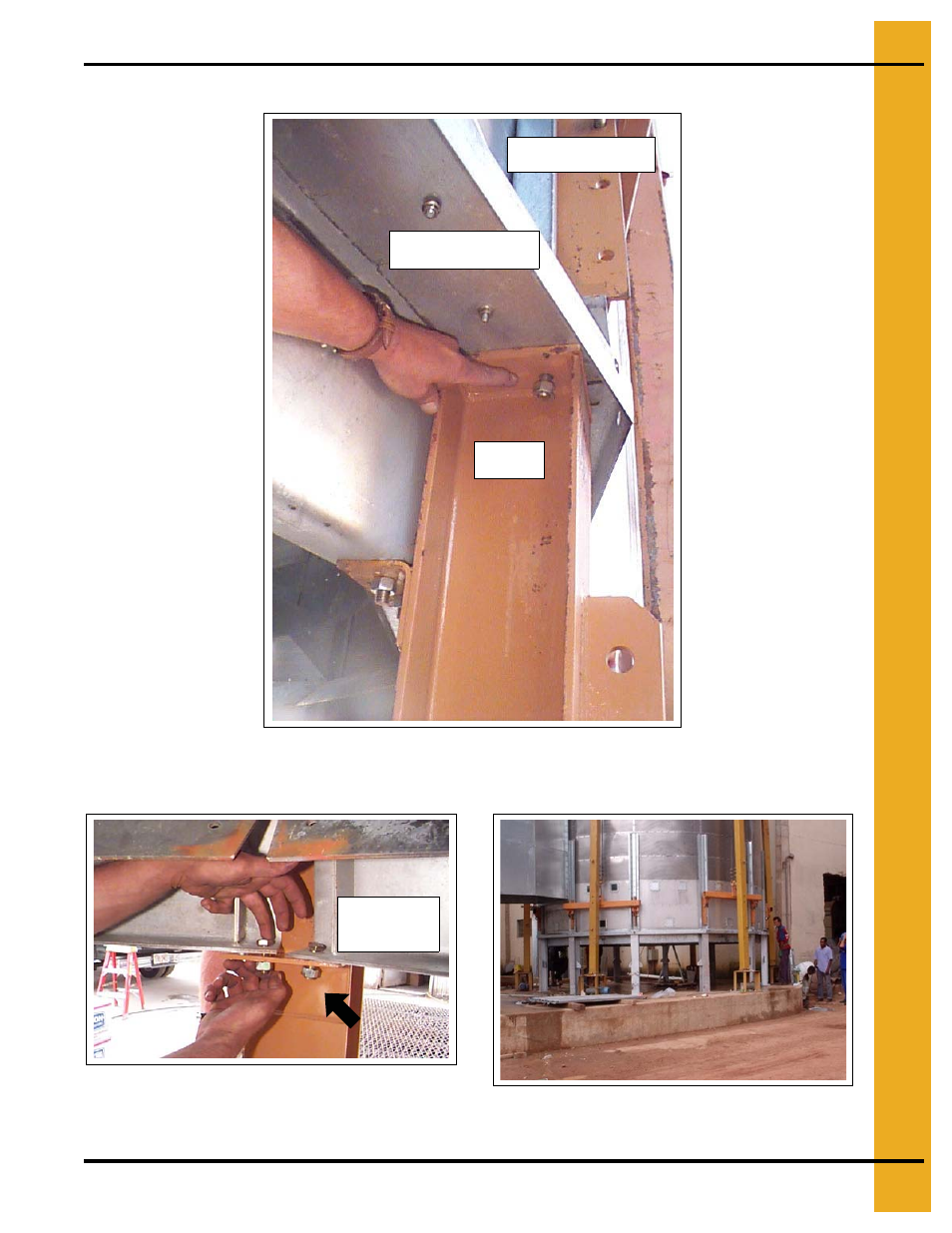

Чертеже 19У Вид Снизу - Верхняя подпорка прикреплена
болтами через сварную конструкцию углов сжатия к
сварной конструкции рёбер жёсткости.
Чертеже 19Ф Крепление болтами опорного
зажима верхней подпорки (стрелка) к сварной
конструкции углов сжатия.
Чертеже 19Х Установленные верхние подпорки.
Сварная конструкция
рёбер жёсткости
Сварная конструкция
углов сжатия
Верхняя
подпорка
Сварная
конструкция
углов сжатия
