4. Ориентирование Стенных Листовых Пролётов и Вертикальных Швеллеров
36
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Перекрытие Стенных Пролётов
по Всей Поверхности Сушилки
Стенные пролёты устанавливаются
перекрывающими поясами вокруг сушилки,
начиная сборку сверху и спускаясь вниз.
Каждый пояс пролётов вертикально
перекрывает пояс, расположенный выше,
чтобы зерно не забивалось между ними.
Каждый горизонтально установленный пролёт
перекрывает предыдущий в поясе. На
, пролёт (В) накрывает пролёт (1А),
(С) накрывает (В) и так далее по всему кругу
сушилки. Каждый пояс пролётов
устанавливается так, чтобы накрыть
предыдущий, уже установленный ранее, пояс
над ним на сушилке: (2) накрывает (1А),
(3) накрывает (2) и так же далее вниз.

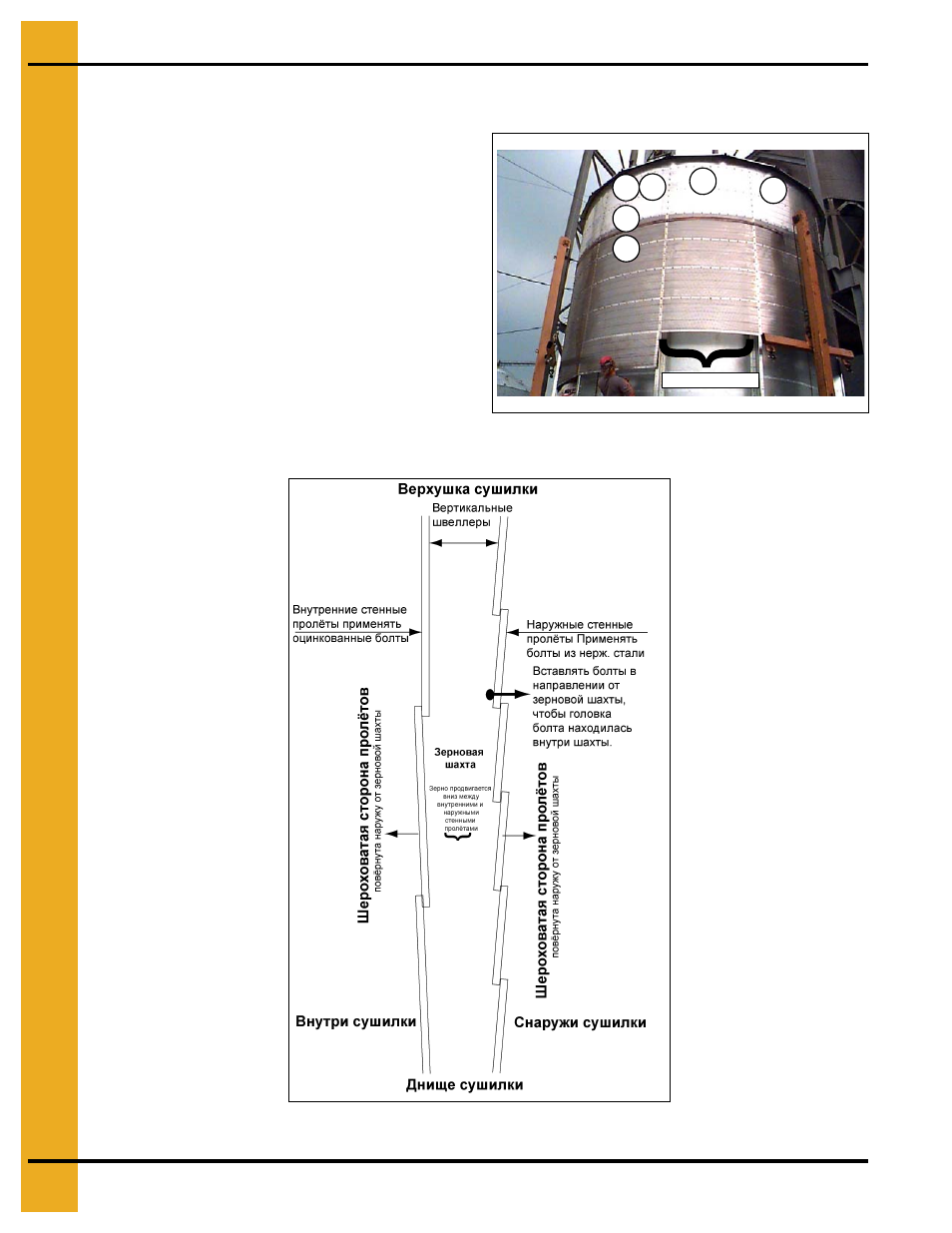

Чертёж 4П Вид Снаружи
Чертёж 4Р Поперечное Сечение
1
B
C
2
3
A
Зерновая шахта
