15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
175
Мостки Переходного Патрубка
Смотрите размещение мостков переходного патрубка на соответствующих моделях сушилки с
.
Мостки переходного патрубка окружают вентиляторы.
Соблюдайте плоскость мостков переходного патрубка.
1. Прикрепите болтами опорные зажимы мостков к внутренним стенным пролётам
установленными ранее болтами (если данные зажимы не были установлены во время
монтажа крестообразных раскосов вентилятора).
(Смотрите Чертёж 15АЛ на стр. 169.)
2. Установите все опорные балки мостков переходного патрубка следующим образом:
Вставьте болт через конец кляммера опорной балки мостков переходного патрубка в нижнее
кольцо переходного патрубка.
Используйте обычные болты (5/16" x 3/4"), которые применялись для крепления
фартука вентилятора.
Вставьте болт на противоположном конце опорной балки мостков переходного патрубка к
опорному зажиму мостков патрубка.
С помощью отвеса проверьте, какое отверстие под болты на опорных зажимах мостков
переходного патрубка будет способствовать сохранению выровненного положения мостков.
Используйте 5/16" x 3/4" болты и гайки.
3. Отрегулируйте и завинтите болты на разделительном бункере и на опорных балках мостков
переходного патрубка.
4. Вставьте кляммеры на перекладинах мостков переходного патрубка в прорези на опорных
балках мостков патрубка пока все перекладины не образуют мостки переходного патрубка,
которые полностью окружают нагнетатели.
Вставьте самые короткие перекладины рядом с фартуком вентилятора. Устанавливайте
более длинные перекладины в соответствии с указаниями.
5. Отрегулируйте и завинтите болты на мостках переходного патрубка и на фартуке
вентилятора.

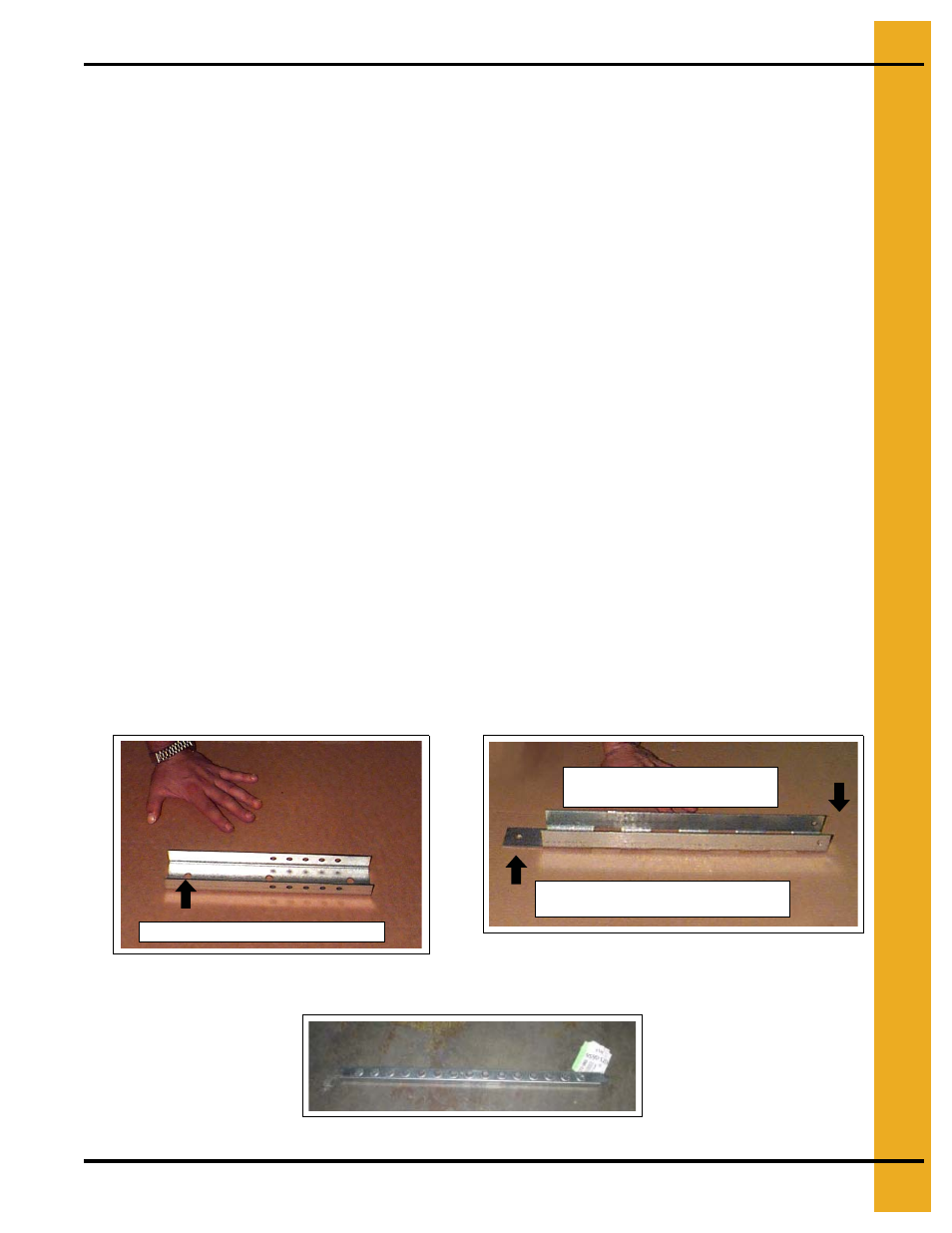

Чертёж 15БЗ Опорный зажим мостков
переходного патрубка
Чертёж 15БИ Опорная балка мостков
переходного патрубка
Чертёж 15БК Пример - Перекладина мостков переходного патрубка
Устанавливайте этим концом вверх.
Установите к опорному зажиму
мостков переходного патрубка.
Установите конец кляммера на
нижнее кольцо переходного патрубка.
