22. Дозирующая Система
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
233

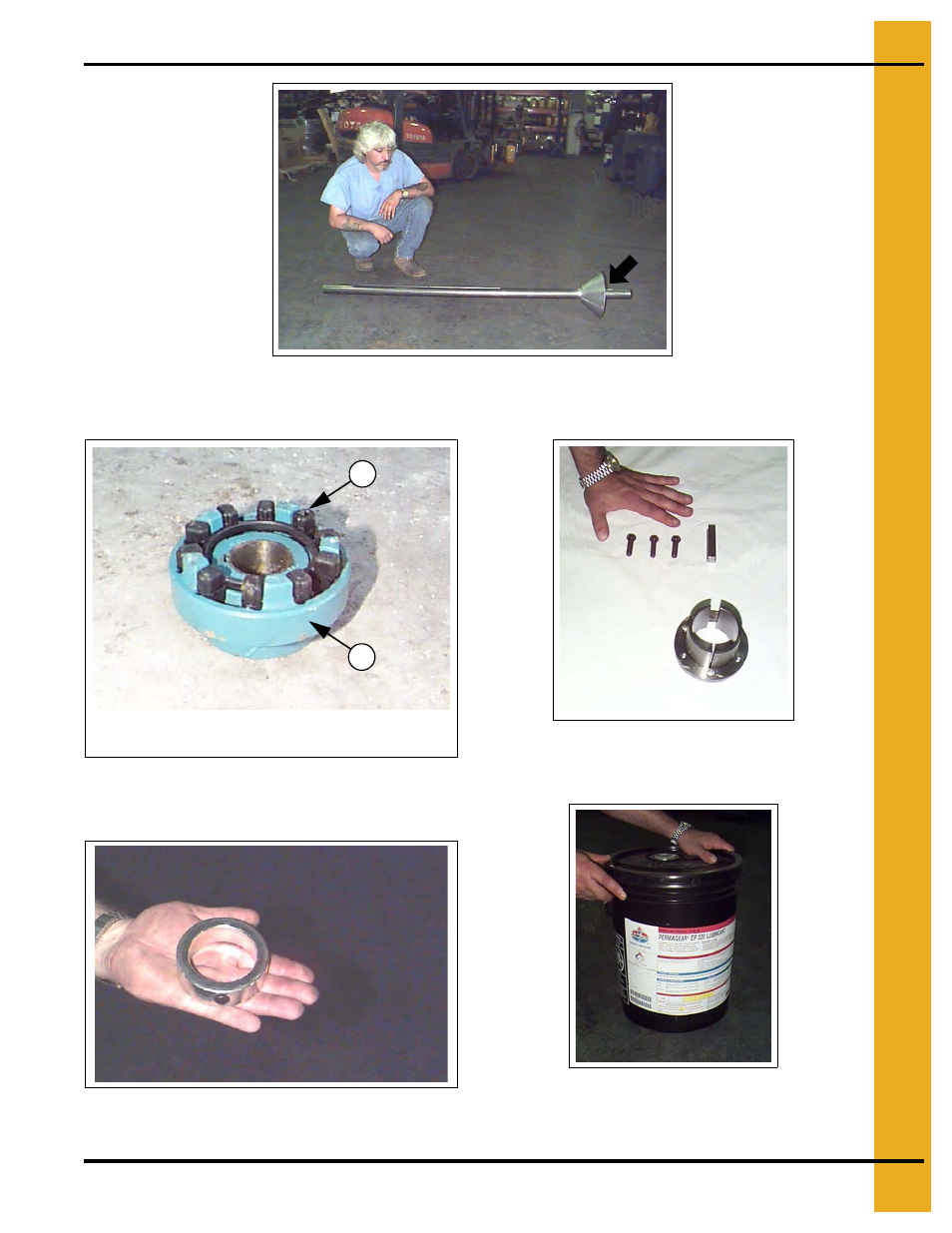

Чертёж 22Ж 6' (2-3/8") Сварная конструкция приводного вала дозирующего барабана
ПРИМЕЧАНИЕ: Отклоняющий зерно щиток (стрелка) располагается поверх втулки,
противодействующей давлению на подшипник.
Чертёж 22З Половина упругой муфты -
2 детали. (Вторая половина гибкой муфты
предварительно устанавливается на редуктор.)
Чертёж 22И Комплект 2-3/8" Втулки Редуктора
Чертёж 22К Q1 Коническая втулка с отверстием
в 2-3/8", шпонкой и предохранительными
винтами.
Чертёж 22Л Amoco perma gear 220 или
эквивалентный смазочный материал для
редуктора. (5 Галлонов.)
B
A
A. Прокладка муфты вала двигателя
B. Корпус муфты вала двигателя
