Крестообразные Раскосы (Продолжение)

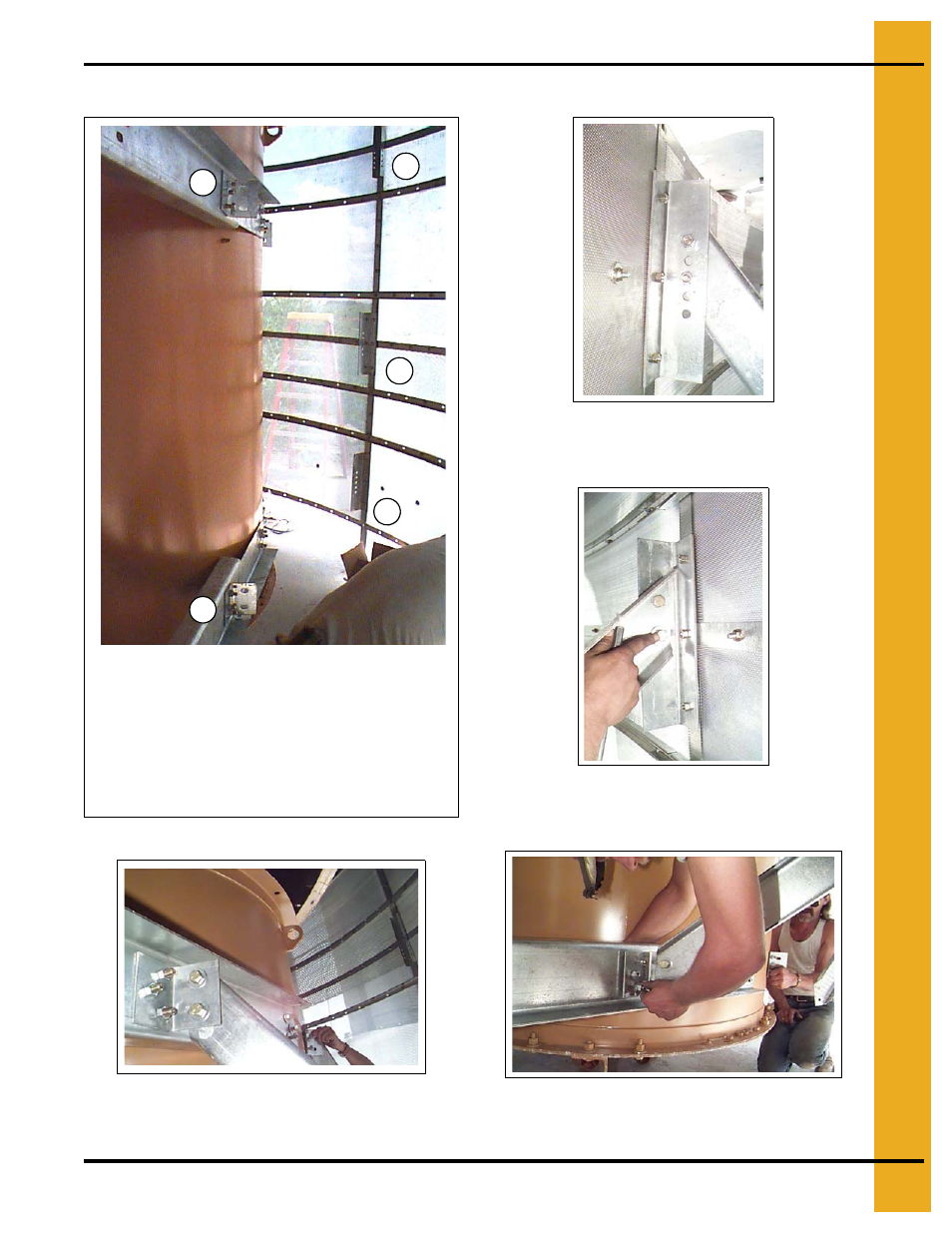

Чертёж 15АЛ Установленные зажимы.
Чертёж 15АМ Верх Вентилятора - Монтаж
продольного раскоса к зажиму продольного
раскоса вентилятора.
Чертёж 15АН Левосторонний вид раскоса,
установленного на опорном
зажиме вентилятора.
Чертёж 15АО Правосторонний вид раскоса,
установленного на опорном
зажиме вентилятора.
Чертёж 15АП Низ Вентилятора - Монтаж
продольного раскоса вентилятора к зажиму
продольного раскоса.
A
A
X
B
B
A. Опорные зажимы вентилятора
B. Зажимы продольных раскосов
вентилятора
X. Опорные зажимы мостков переходного
патрубка могут быть установлены на
данном этапе. Мостки переходного
патрубка будут установлены на более
позднем этапе.
