5. Крыша Напорной Камеры
48
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI

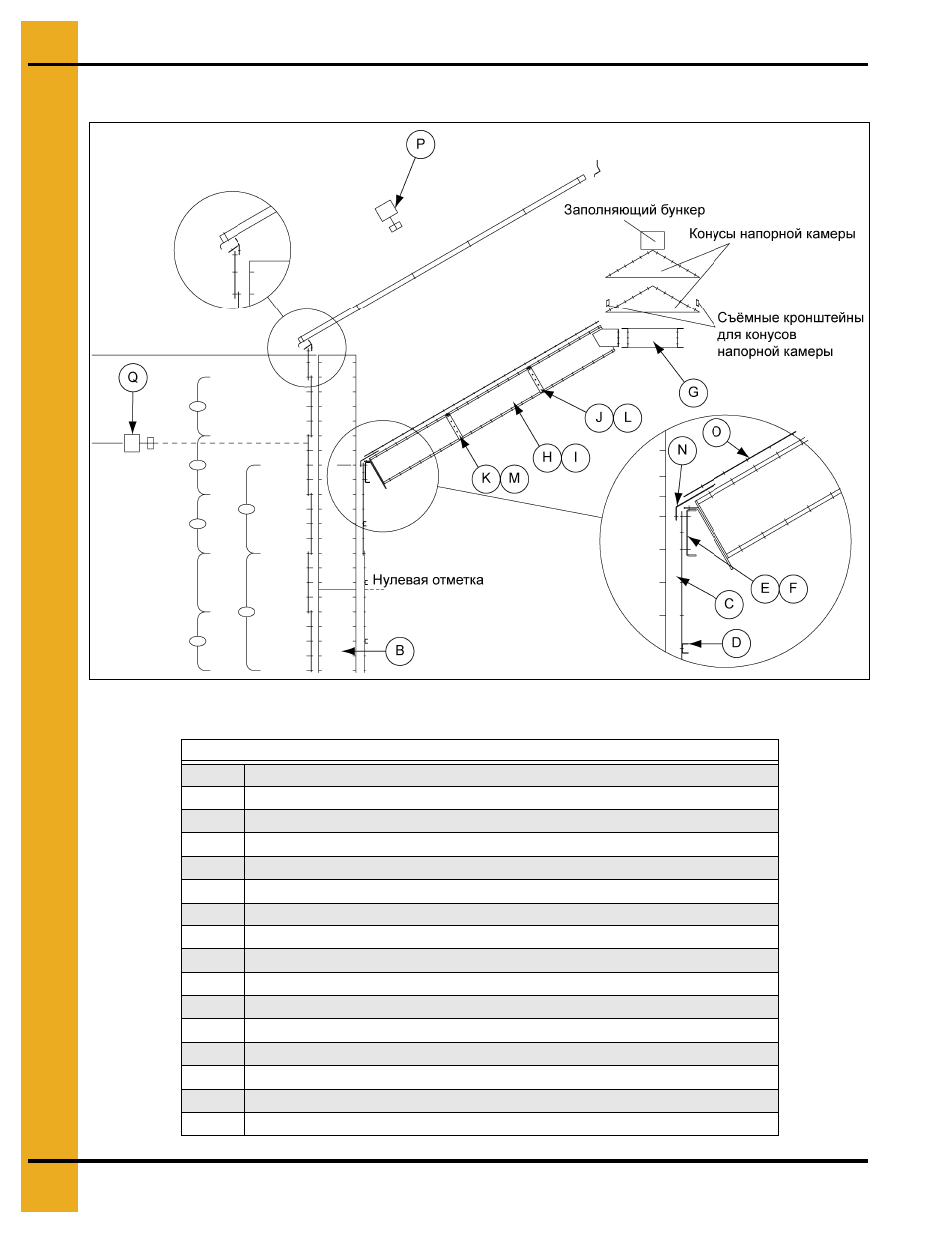

Крыша Напорной Камеры (Поперечное Сечение)
Чертёж 5В
Детали
B
Вертикальные швеллеры
C
Внутренние верхние стенные пролёты
D
Прокатные швеллеры напорной камеры
E
Парапетные швеллеры напорной камеры
F
Стыковые соединители парапетных швеллеров напорной камеры (не показаны)
G
Кольцевой воротник крыши напорной камеры
H
Скаты крыши напорной камеры (правосторонние)
I
Скаты крыши напорной камеры (левосторонние)
J
Траверса ската - укороченный верх
K
Траверса ската - укороченный низ
L
Траверса ската - удлинённый верх
M
Траверса ската - удлинённый низ
N
Гидроизоляция крыши напорной камеры
O
Пролёты крыши напорной камеры
P
Индикатор уровня зерна (RA-6) (Если используется)
Q
Индикатор уровня зерна (RA-4) (Если используется)
