19. Опорная Поверхность Башни
218
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Крестообразные Раскосы
Смотрите расположение крестообразных арматурных стержней круглого сечения
Прикрепите крестообразные арматурные стержни круглого сечения к подпоркам сушилки при
помощи 3/4" гайки, 3/4" шайбы и литой шайбы как показано на
.

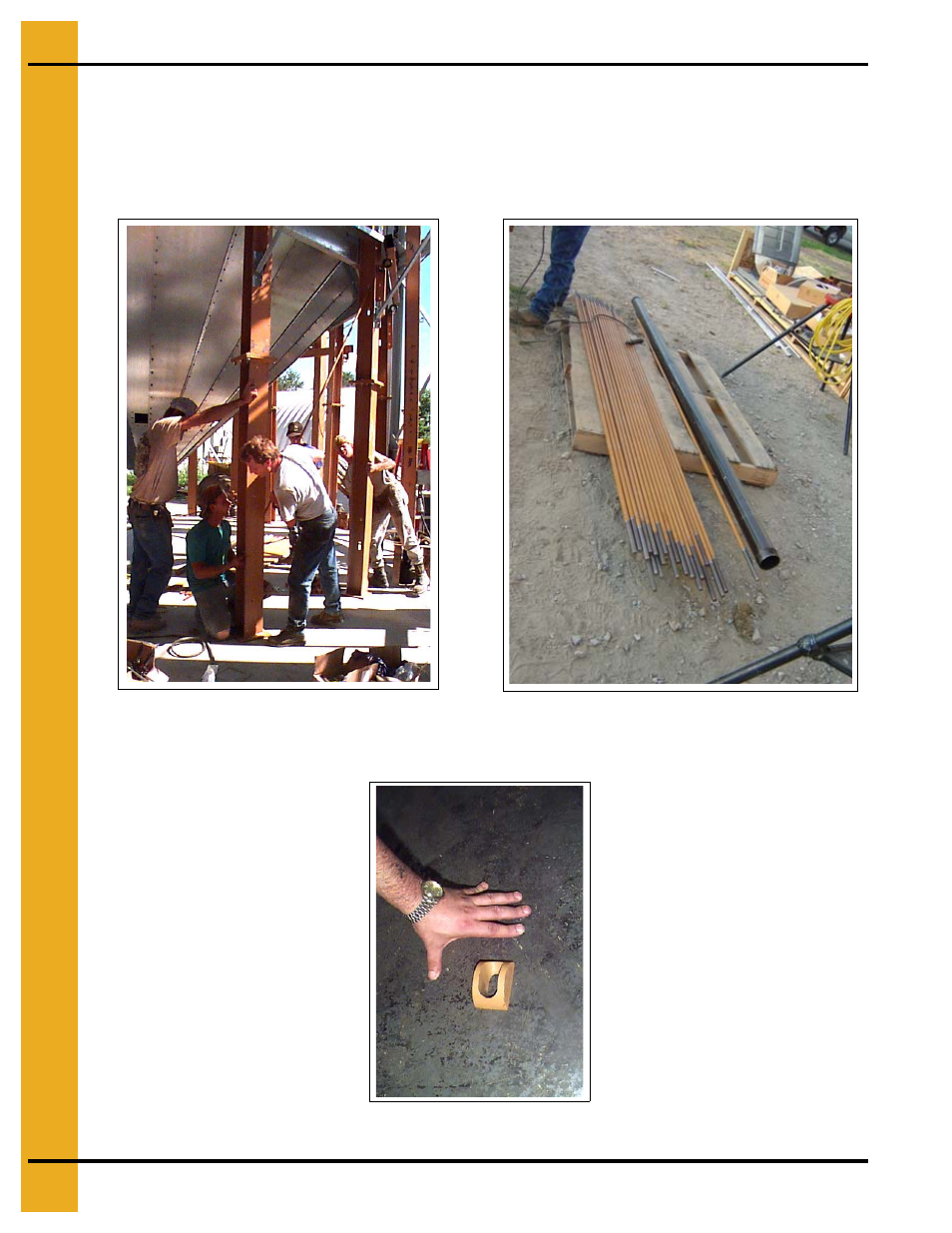

Чертёж 19АИ Установка крестообразных
арматурных стержней круглого сечения к
подпоркам сушилки.
Чертёж 19АК Крестообразные арматурные
стержни круглого сечения
Чертёж 19АЛ Литая Шайба
