7. Наружная Лестница
88 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Этапы Монтажа Наружной Лестницы с Защитным
Ограждением
Кронштейн Наружной Лестницы
Устнановите кронштейны наружной лестницы на наружных стенных пролётах следующим
образом:
Используйте для установки 5/16" x 1" крепёжные виртуоз болты и гайки. Установите две гайки,
причём вторая должна быть 5/16" виртуоз стопорная.
Монтаж Кронштейнов Наружной Лестницы Вниз по Всей Длине Сушилки
Кронштейны наружной лестницы служат опорой данной лестнице вместе с защитным
ограждением от надвесного уровня сушилки (зернохранилища) до её фундамента. Расположите
кронштейны наружной лестницы таким образом, чтобы верхнее защитное ограждение
находилось прямо по центру под люком для доступа на крыше башни.
Люк для доступа на крыше башни должен быть был позиционирован таким образом, чтобы
наружная лестница с защитным ограждением была установлена слева от вертикального
швеллера.
• Прикрепите болтом, воспользовавшись первым отверстием для болта слева от
вертикального швеллера, первый кронштейн наружной лестницы на кровельном пояске
к фальцу сплошного стенного пролёта.
• Прикрепите болтом, воспользовавшись четвёртым отверстием для болта слева от
вертикального швеллера, второй кронштейн наружной лестницы на кровельном пояске
к фальцу сплошного стенного пролёта.
• Повторите вышеприведённые этапы установки на следующем фальце (расположенном
между двумя (2) сплошными стенными пролётами), затем на каждом втором фальце
снаружи сушилки.

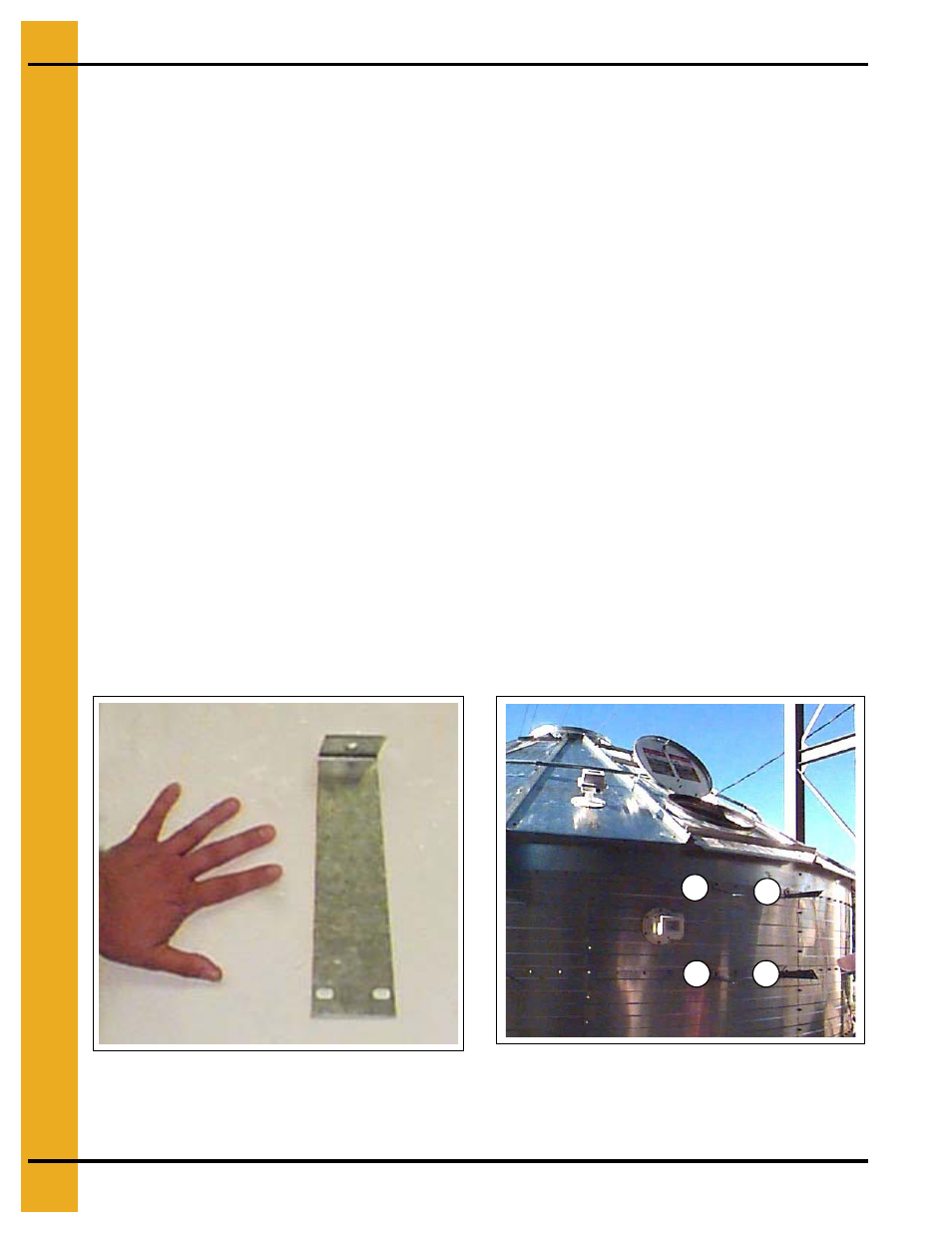

Чертёж 7Б Кронштейн Наружной Лестницы
Чертёж 7В Первые четыре (4) кронштейна
наружной лестницы, свободно установленные на
болтах под люком для доступа на крыше башни,
помеченные на рисунке (1), (2), (3) и (4).
1
2
3 4
