19. Опорная Поверхность Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
209
Сварные Конструкции Рёбер Жёсткости Фундамента
Прикрепите болтами сварные конструкции рёбер жёсткости к каждому вертикальному швеллеру
опорной поверхности (обычными болтами через наружные сплошные стенные пролёты).
Используйте 3/8" x 1-1/2" болты и гайки 8 марки.
Направляйте болты к наруже сушилки.

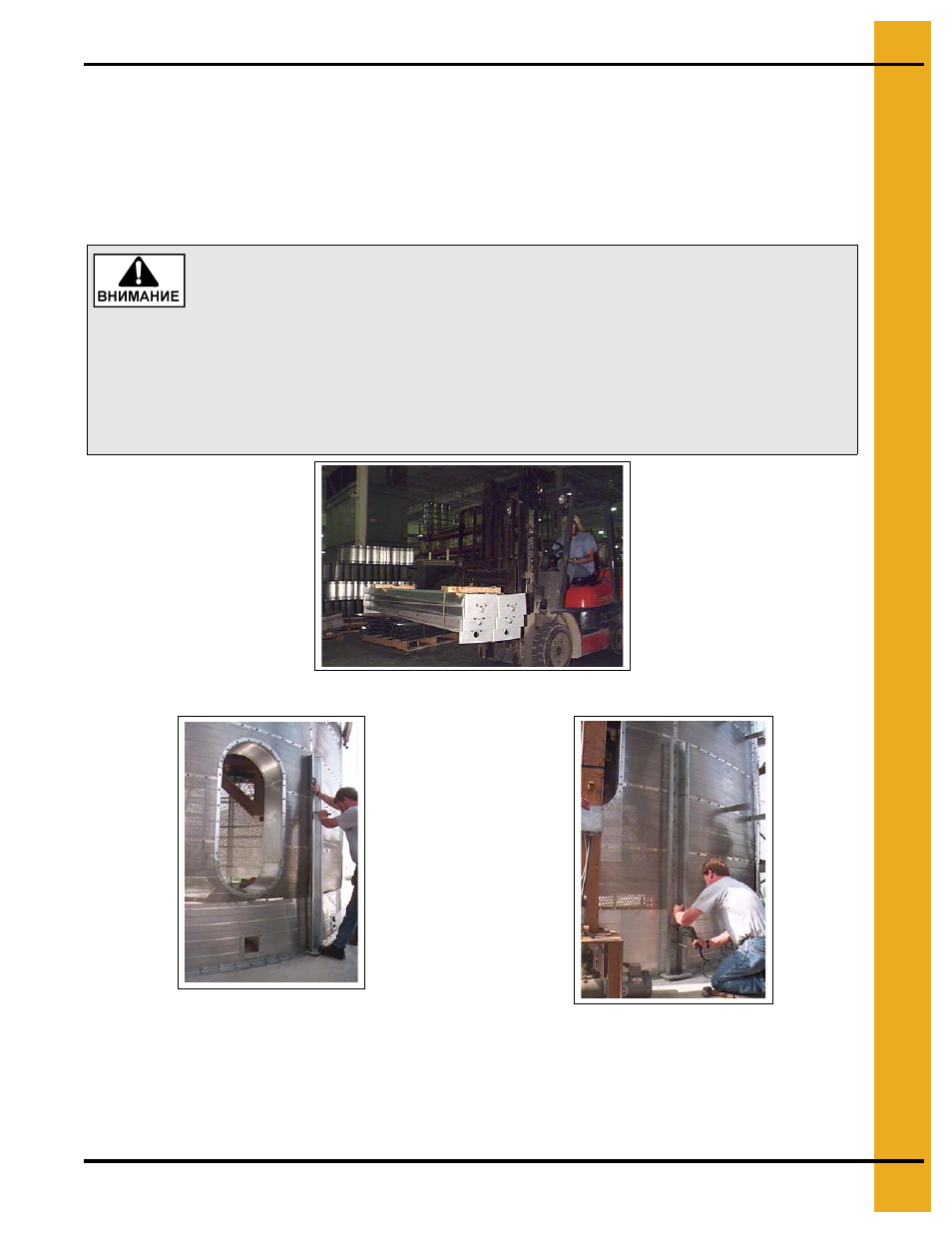

Чертёж 19З Вид сварных конструкций рёбер жёсткости при поставке.
Чертёж 19И Позиционирование сварной
конструкции рёбер жёсткости опорной
поверхности заподлицо по вертикальному
швеллеру фундамента (то есть под наружными
сплошными стенными пролётами).
Чертёж 19К Завинчивание болтов, крепящих
сварную конструкцию рёбер жёсткости к
вертикальному швеллеру опорной поверхности.
ПРИМЕЧАНИЕ: Сварные конструкции рёбер жёсткости располагаются заподлицо с
фунтаментом.
ОЧЕНЬ ВАЖНО ПРАВИЛЬНО ПОЗИЦИОНИРОВАТЬ СВАРНЫЕ КОНСТРУКЦИИ
РЁБЕР ЖЁСТКОСТИ ФУНДАМЕНТА.
Весь вес сушилки от колонн (шахт) вертикальных швеллеров передаётся
через сварные конструкции рёбер жёсткости опорной поверхности на
подпорки сушилки. Позиционируйте сварные конструкции рёбер
жёсткости поверх уплотнительной ленты и заподлицо с фундаментом.
Проверьте, чтобы сварные конструкции рёбер жёсткости опорной
поверхности были заподлицо (ровными и прямыми) с вертикальными
швеллерами опорной поверхности.
