18. Двери и Окна
202
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Дверь в Переходной Патрубок
Установите дверь в переходной патрубок в заранее вырезанный проём в патрубке.
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки.
ПРИМЕЧАНИЕ: Заделка стыков и нанесение сферического герметика не требуются.
1. Закрепите болтами верх рамы двери в переходной патрубок, низ рамы двери и две (2)
боковые стойки рамы к внутренней части проёма, заранее вырезанного в переходном
патрубке. Прикрепите раму двери как можно плотнее.
Проверьте, чтобы дверь в переходной патрубок была расположена ровно и под прямым
углом. Завинтите болты.
ПРИМЕЧАНИЕ: Не завинчивайте болты до упора на боковой стойке с навесами на раме
двери в переходной патрубок, где будет установлен дверной блок.
2. Прикрепите болтами дверную защёлку в отвестия под болты, сделанные заранее внутри
переходного патрубка.
3. Установите дверной блок следующим образом:
Прикрепите боковую стойку с навесами дверного блока к дверной стойке с навесами
дверной рамы.
Откройте и закройте дверной блок в переходной патрубок, чтобы проверить его подгонку к
дверной раме. При необходимости подрегулируйте дверной блок в переходной патрубок.
4. Отрегулируйте болт на дверной защёлке, чтобы дверь на переходном патрубке плотно
защёлкивалась.

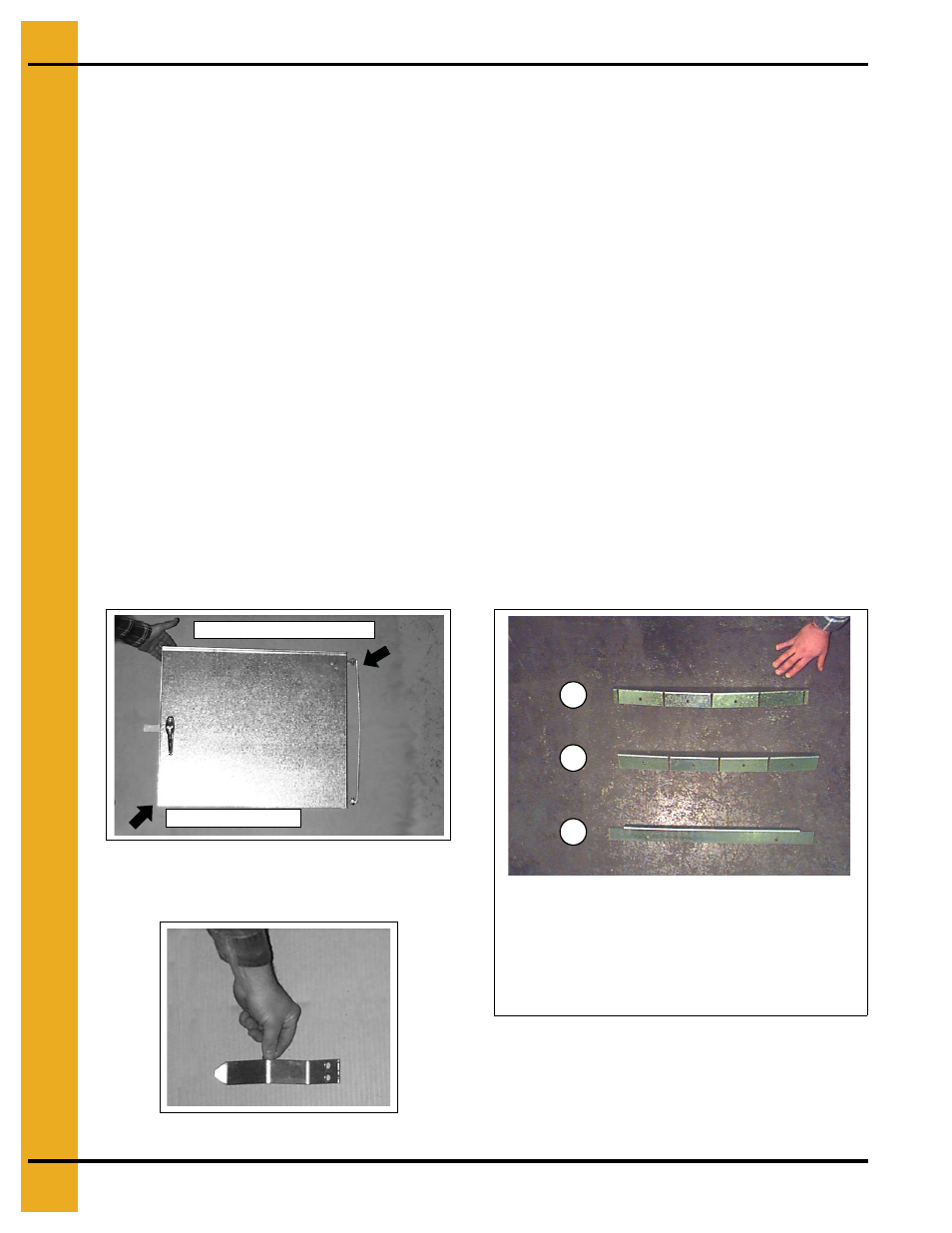

Чертёж 18АФ Дверной блок переходного
патрубка с запорной щеколдой. Отметьте
дверную стойку с навесам.
Чертёж 18АХ Дверная Защёлка
Чертёж 18АЦ
Запорная защёлка
Дверная стойка с навесом
A
B
C
A. Рама двери в переходной патрубок - Верх
(обратите внимание на наличие
кляммеров на концах)
B. Рама двери в переходной патрубок - Низ
C. Рама двери в переходной патрубок -
Боковая стойка
