6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
69

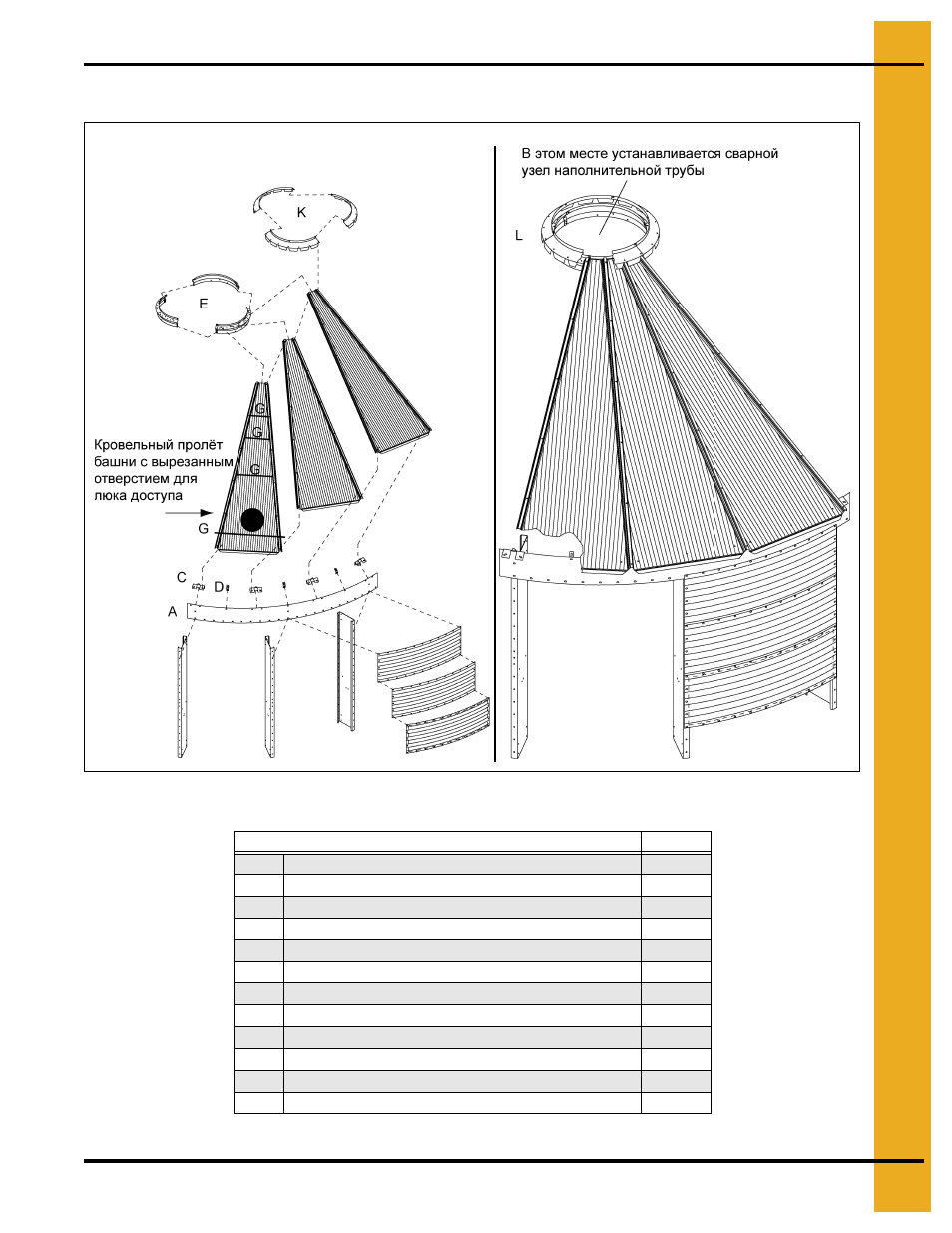

Крыша Башни (Вид с Воздуха)
Чертёж 6Б
Детали в порядке их установки
Кол-во
A
Секции кровельного пояска
6
B
Гидроизолирующее покрытие крыши (не показано)
75'
C
Парапетные зажимы
18
D
Переходные парапетные зажимы
18
E
Секции кольцевого воротника крыши башни
3
F
Кровельные пролёты башни
18
G
Кровельные перекладины
13
H
Зажимы пружинного кольца (не показаны)
18
I
Секции пружинного кольца (не показаны)
3
J
Полосковый герметик (не показан)
48'
K
Секции накладок кольцевого “воротника”
3
L
Сварной узел наполнительной трубы
1
