15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 161
См. в Разделе Ориентирования на стр. 19 размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д. См. в Приложении А на стр. 436 инструменты и оборудование,
в Приложении Б на стр. 438 крепёж и т.д.
Вентиляторы (3), Разделительный Бункер, Мостки
Переходного Патрубка
Детали Вентилятора

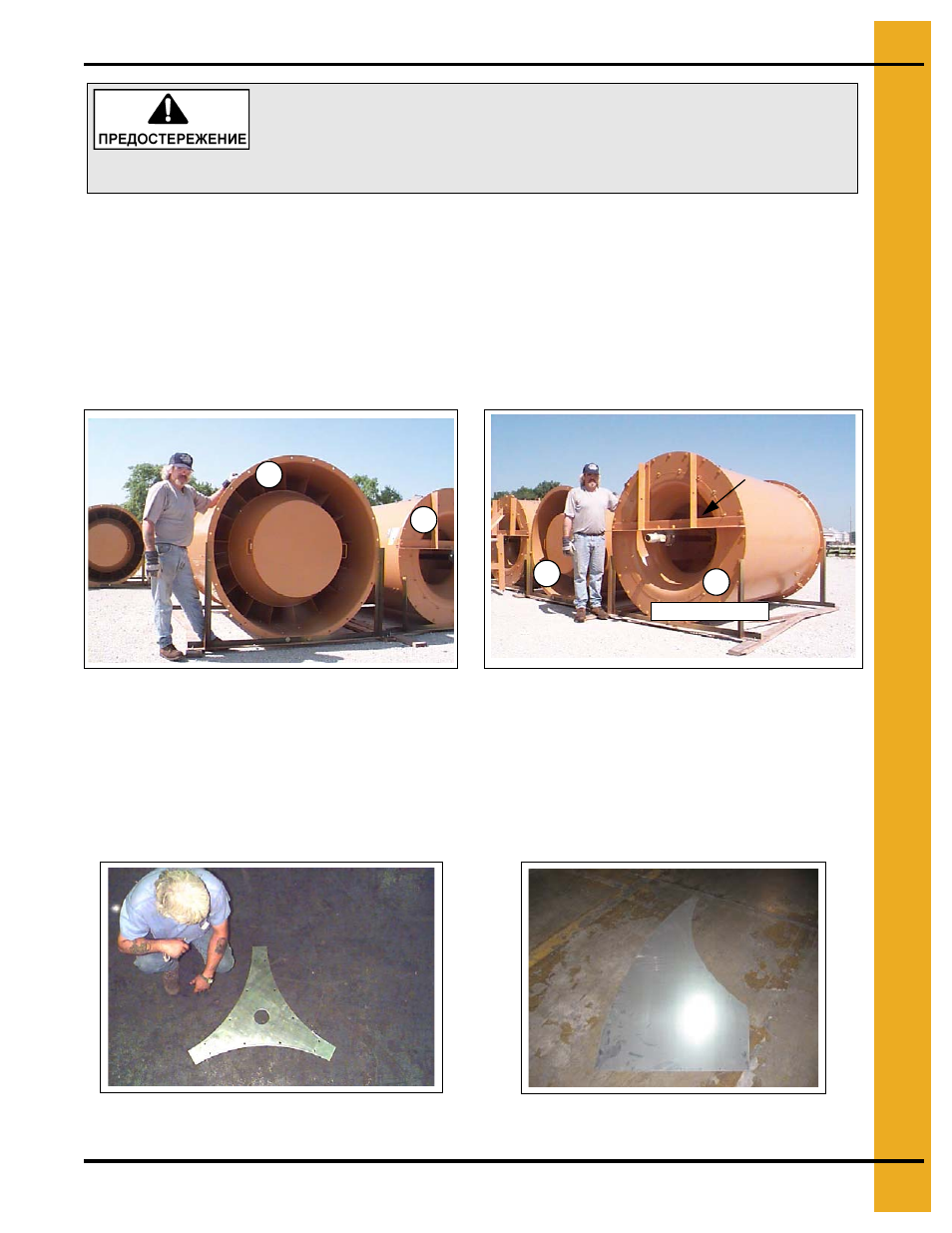

Чертёж 15Ж Вентилятор (центробежные
вентиляторы). Вид сверху на вентилятор А.
Чертёж 15З Вид снизу вентилятора А.
A. 490 Вентилятор (сушилки 3500 б/ч и 4000 б/ч). Уголки монтажных опор двигателя -
Предварительно устанавливаются на
заводе-изготовителе (стрелка).
B. 445 Вентилятор (сушилки 2500 б/ч и 3000 б/ч). Насадка Вентури - Это изогнутая
внутренняя стенка вентилятора.
Чертёж 15И Стыковой соединитель
корпуса вентилятора
Чертёж 15К Пластина вентилятора переходного
патрубка
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
A
B
Насадка вентури
