5. Крыша Напорной Камеры
66
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Венчающий Наконечник и Кольцевой Воротник Крыши Напорной
Камеры
1. Прикрепите болтами конус заполняющего бункера поверх центрового конуса напорной
камеры при помощи девяти (9) съёмных кронштейнов конуса.
Используйте 5/16" x 1" крепёжные оцинкованные виртуоз-болты и гайки.
2. Поместите в центре и выровняйте венчающий наконечник над кольцевым воротником крыши
напорной камеры.
3. Прикрепите болтами венчающий наконечник к верху кровельных пролётов напорной камеры.
Для крепежа используйте 5/16" x 1" крепёжные оцинкованные виртуоз-болты и гайки,
вставив их в два (2) отверстия для болтов снаружи кровельных пролётов напорной камеры.

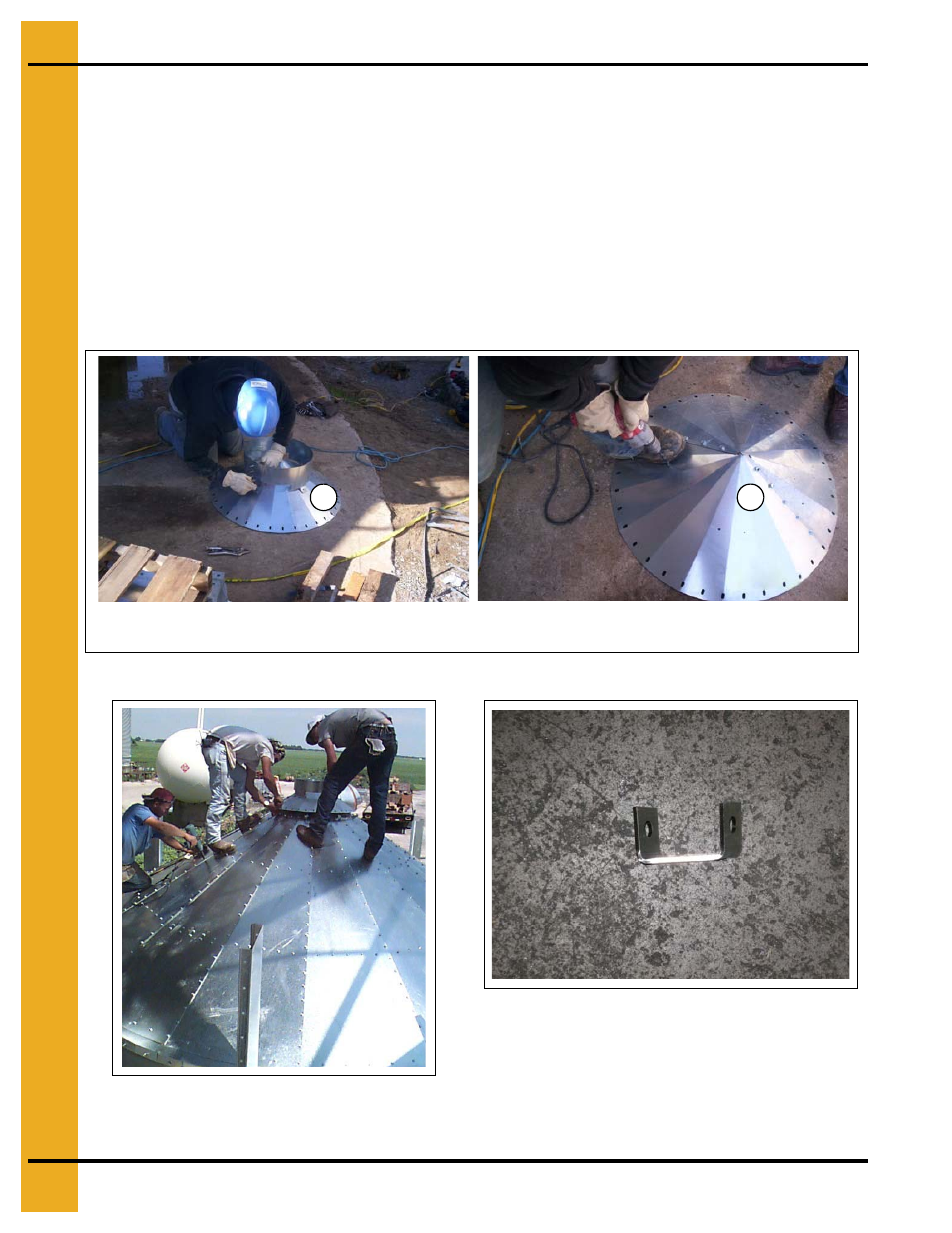

Чертёж 5АФ Детали венчающего наконечника крыши (Могут быть собраны на заводе-изготовителе.)
Чертёж 5АХ Установка венчающего наконечника
на кровельные пролёты напорной камеры.
Чертёж 5АЦ Крупный план - Съёмный кронштейн
конуса напорной камеры
A
B
A. Конус заполняющего бункера напорной камеры
B. Центровой конус напорной камеры
