5. Крыша Напорной Камеры
64
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Кровельные Пролёты Напорной Камеры
Прикрепите болтами кровельные пролёты поверх скатов крыши напорной камеры следующим
образом. В них будет вставлен венчающий наконечник крыши.
Используйте 5/16" x 1" крепёжные оцинкованные виртуоз-болты и гайки.
Вставляйте болты, направляя их внутрь сушилки.
ПРИМЕЧАНИЕ: Оставьте незаполненными два (2) наружных отверстия для болтов в верхней
части кровельных пролётов напорной камеры.
Прокладывайте кровельные пролёты внахлёстку, чтобы каждый пролёт перекрывал предыдущий
с общими болтами. Другими словами, если вы устанавливаете пролёты против часовой стрелки,
левый край каждого пролёта перекрывает правый край предыдущего.
Когда все кровельные пролёты напорной камеры установлены на месте, затяните болты. Также
завинтите болты на кляммерах накладок крыши напорной камеры.

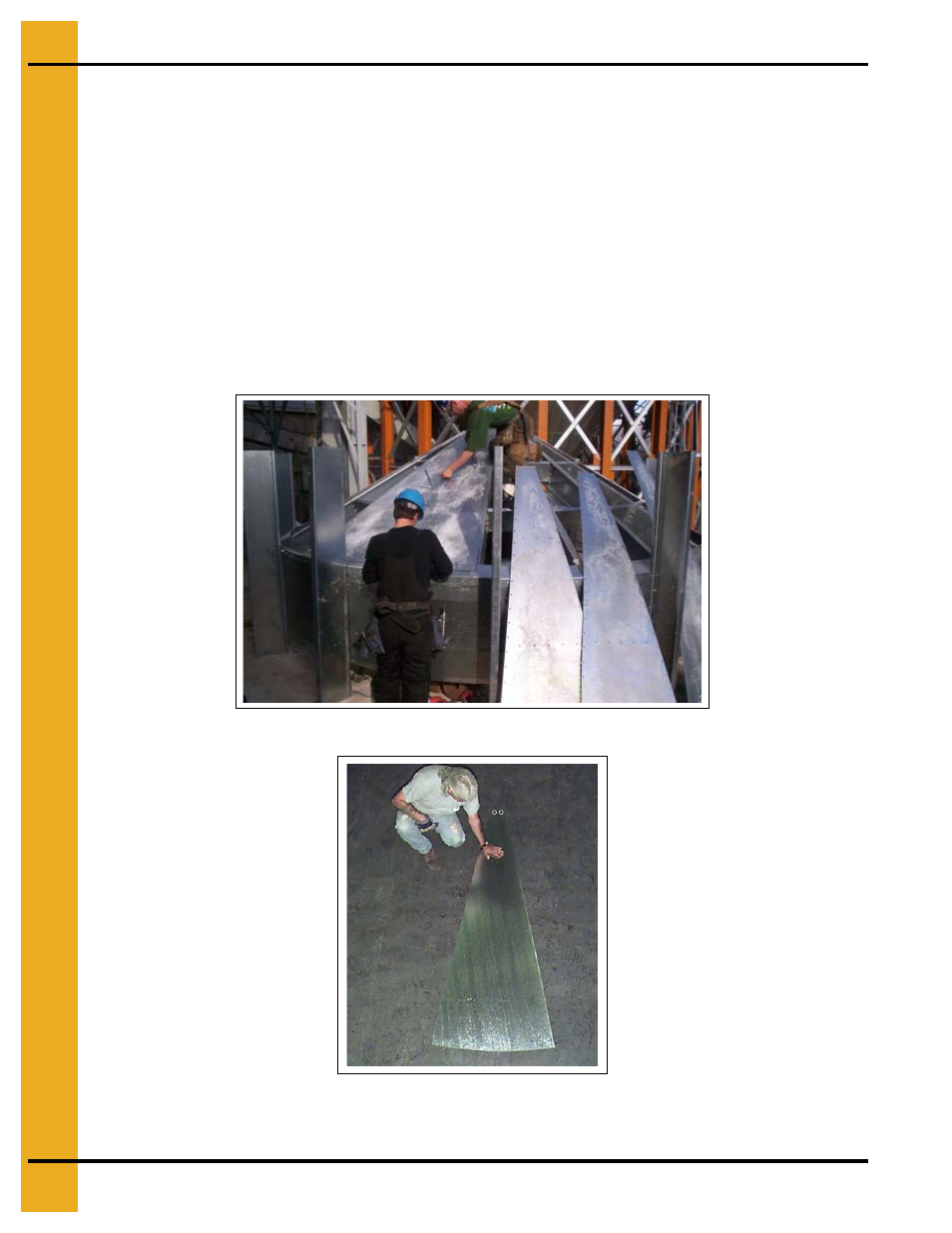

Чертёж 5АР Крепление болтами кровельных пролётов напорной камеры
Чертёж 5АС Кровельный пролёт напорной камеры. Оставьте не заполненными два (2) наружных
отверстия для болтов на кровельных пролётах напорной камеры (обведены кружками), пока не
установите венчающий наконечник крыши.
