Дверь в Секцию Прогрева
Смотрите расположение двери в секцию прогрева на сушилке на плоском изображении в
Расположите дверь в секцию прогрева справа от наружной лестницы. Сцентрируйте дверь
между двумя (2) вертикальными швеллерами.
Дверь в секцию прогрева должна обеспечивать свободный доступ на мостки переходного
патрубка.
Проверьте, чтобы дверь в секцию прогрева была расположена ровно и под прямым углом
к сушилке.
1. Предварительно смонтируйте 24" оконный набор как описано в разделе
сборка оконных наборов на стр. 190
. Получится дверная рама.
2. Установите дверную раму на сушилку как описано в разделе
.
3. Установите дверь в секцию прогрева следующим образом:
ПРИМЕЧАНИЕ: Закраиной (буртом) дверь в секцию прогрева направлена наружу.
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки, кроме специально оговоренных мест.
Прикрепите болтами боковую стойку навеса двери к двери в секцию прогрева.
Прикрепите болтами боковую стойку навеса рамы к боковой стойке навеса двери.
Прикрепите болтами боковую стойку навеса рамы к дверной раме.

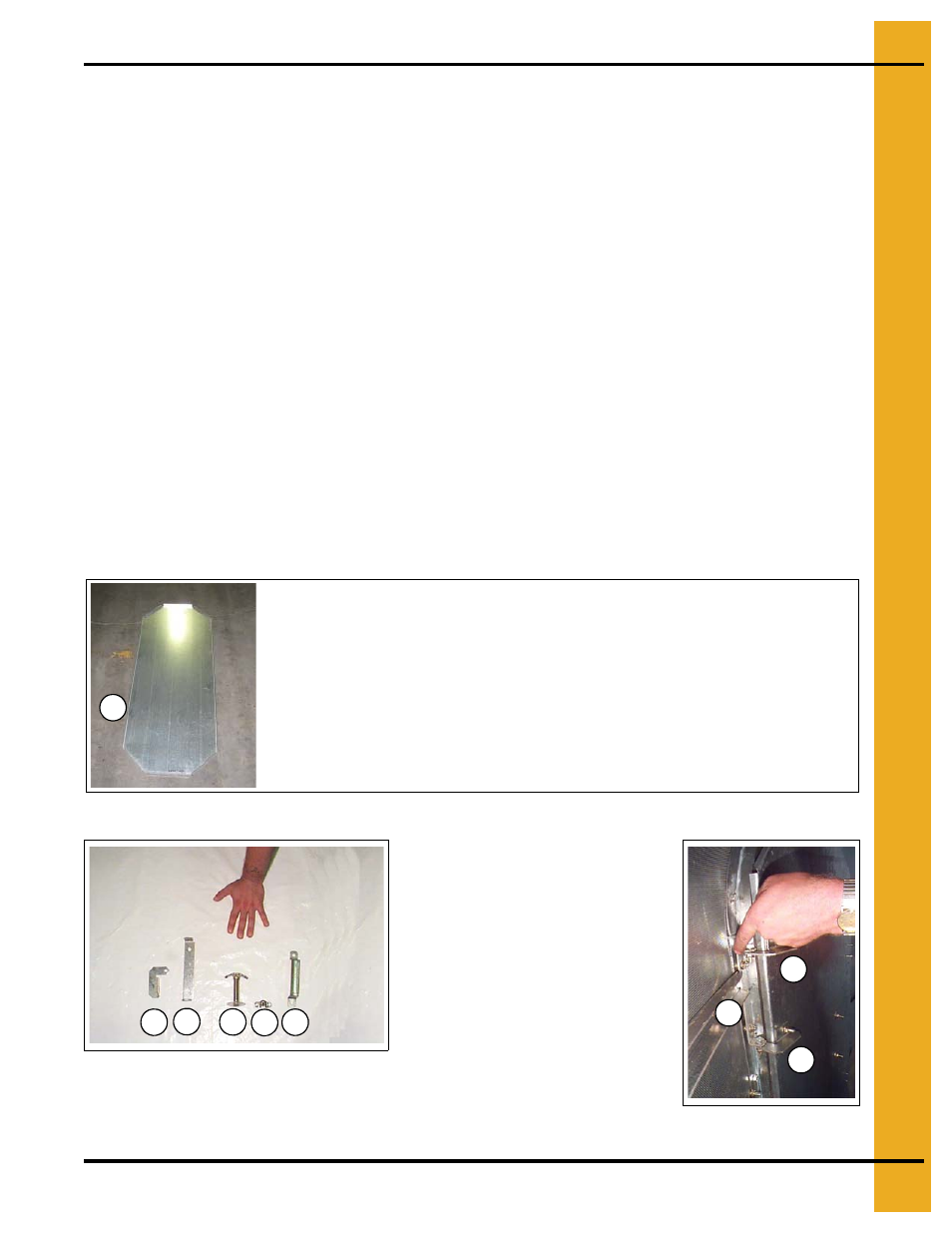

Чертёж 18АМ
Чертёж 18АН
Чертёж 18АО
A. Дверь в секцию прогрева (закраинами направлена наружу)(GT1-0257)
B. Рукав 3" ширины на двери в секцию прогрева (не показан)(GT1-0258)
A
A
B
C
D
E
B
A
A
A. Боковая стойка навеса двери (D01-0508)
B. Боковая стойка рамы двери (GT1-0256)
C. Дверная защёлка (GT3-0106)
D. Кронштейн сцепления (GT3-0107)
E. Дверная ручка
