22. Дозирующая Система
234 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Дозирующая Система
1. Удалите любые зазубрины, рябины и коррозию со сварной конструкции приводного вала
дозирующего барабана. (Смотрите Чертёж 22L.)
2. Вставьте подшипник дозирующего барабана на приводной вал барабана заподлицо с
втулкой, противодействующей давлению на подшипник. Завинтите предохранительные
винты.
(Смотрите Чертёж 22H.)
3. Выньте верхнюю ступицу дозирующего барабана для того, чтобы вставить приводной
вал барабана.
4. Вставьте снизу вверх сварную конструкцию приводного вала через нижнюю ступицу
дозирующего барабана. Поставьте на приводной вал верхнюю ступицу дозирующего
барабана. Закрепите верхнюю и нижнюю ступицы дозирующего барабана при помощи Q1
конической втулки.
(Смотрите Чертёж 22О и Чертёж 22П на стр. 235.)
5. Опустите дозирующий барабан с приводным валом на опору подшипника.
ПРИМЕЧАНИЕ: У дозирующего барабана должен быть зазор от 1/4" до 1/2" над полом
разгрузочного бункера.
Выровняйте дозирующий барабан.
Прикрепите болтами подшипник дозирующего барабана к опоре подшипника.
Используйте 3/8" x 1" болты и гайки 5 марки.
6. Соберите четыре (4) моментных рычага редуктора и плиту редуктора как показано на
Чертёж 22Р и Чертёж 22С на стр. 236 .
Прикрепите болтами моментные рычаги редуктора к внутренним панелям бункера при
помощи установленных болтов. Плиту редуктора прикрепите 1/2" x 1" болтами и гайками
5 марки.
7. Вставьте набор (2-3/8") втулки редуктора на приводной вал дозирующего барабана.
На данном этапе не завинчивайте предохранительные винты. (Смотрите Чертёж 22Т на
стр. 236.)

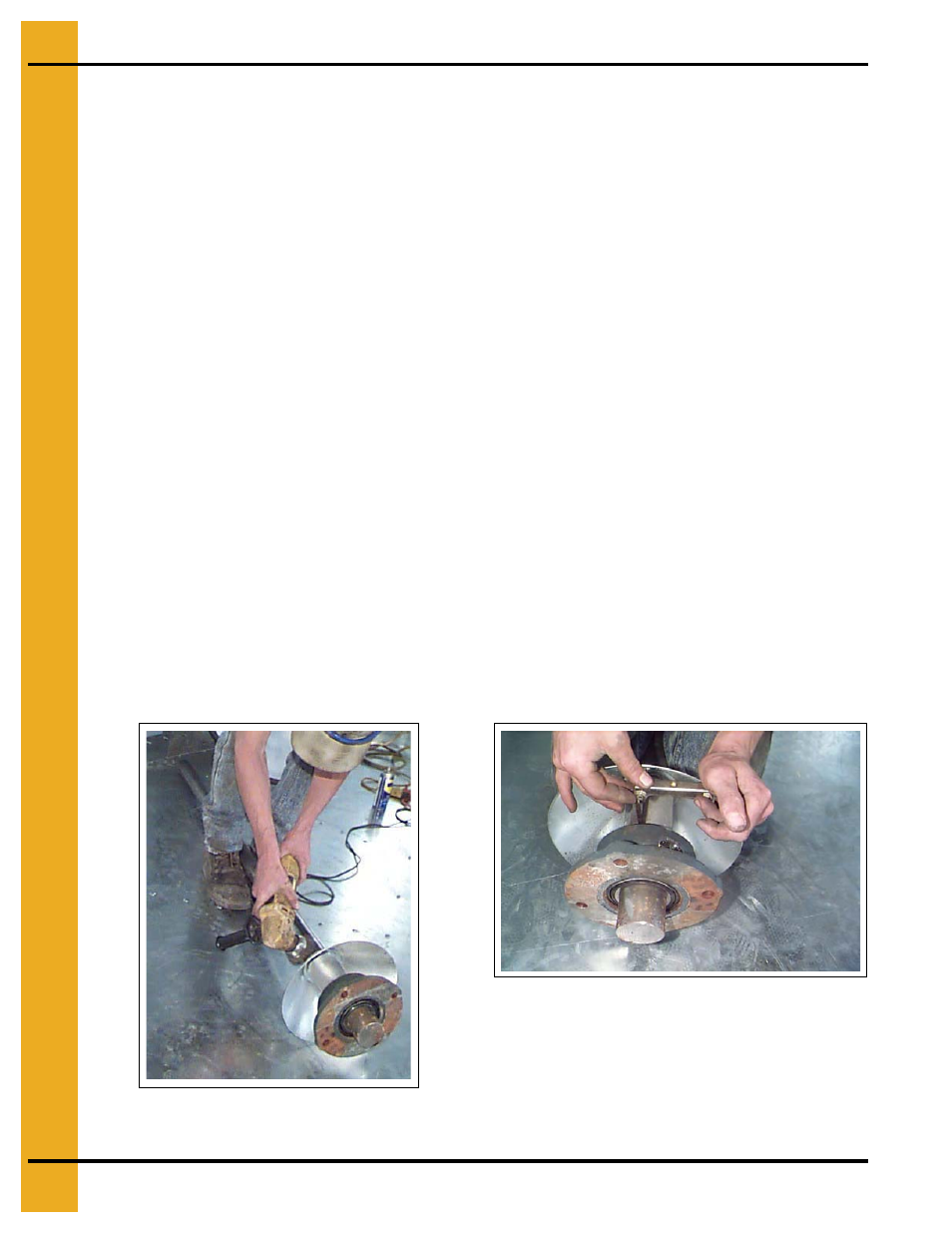

Чертёж 22L Очистка сварной конструкции
приводного вала дозирующего барабана.
Чертёж 22H Завинчивание предохранительных
винтов на подшипнике дозирующего барабана.
