6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 79
Пружинное Кольцо
После установки зажимов пружинных колец на кровельных пролётах, соберите секции пружинного
кольца нижеследующим образом.
Используйте для установки крепёж пружинного кольца.
(См. Чертёж 6АА на стр. 80)
Продублируйте гайки (установите две (2) гайки близко друг к другу) на каждом распорном болте.
ПРИМЕЧАНИЕ: Во время сборки распорные болты должны быть полностью сжаты
(перетянуты). Иначе говоря, оставьте на болтах две тесно к другу
другу прикрученные гайки, пока не будет установлено пружинное кольцо.
1. Вставьте первую секцию пружинного кольца на зажимы кольца.
Установите две гайки на распорный болт и закрутите в первую секцию пружинного
защитного кольца.
Вставьте последующие секции пружинного кольца в прилегающие зажимы кольца.
Прикрепите вторую секцию пружинного кольца на свободный конец первого распорного
болта.
Продолжайте устанавливать секции пружинного кольца до полной установки кольца вокруг
крыши башни.
2. Завинтите все болты на крыше башни, включая болты на парапетных и переходных
парапетных зажимах.
3. Завинтите болты между секциями пружинного кольца, поворачивая двойные гайки в разные
стороны друг от друга. Заворачивайте гайки равномерно по всему кругу крыши, пока
пружинное кольцо не приподнимет слегка крышу башни в виде небольшой короны.

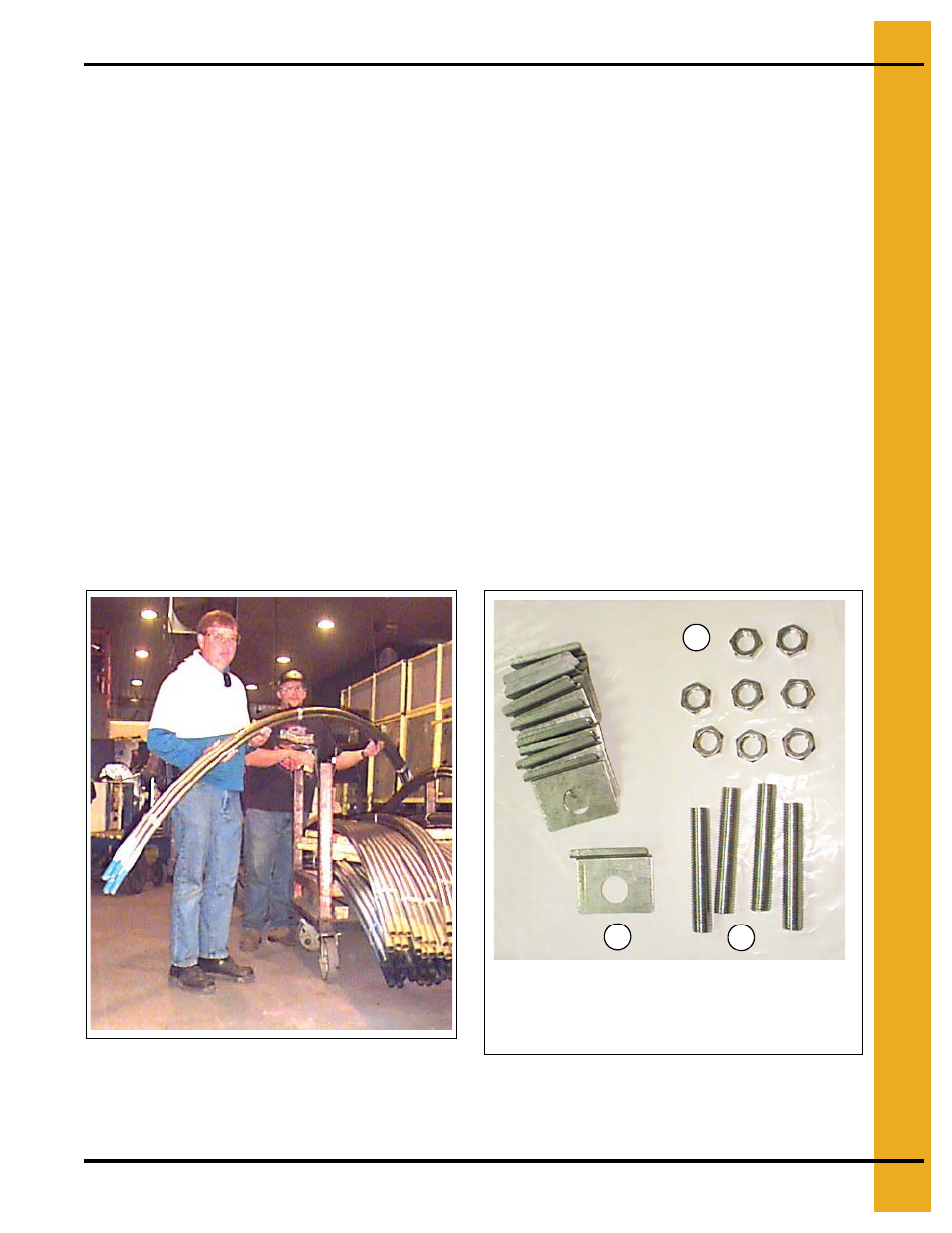

Чертёж 6Щ Секции пружинного кольца
Чертёж 6Ы Крепёж пружинного кольца
A B
C
A. Зажим (4") пружинного кольца
B. 1" x 6" (с полной резьбой) распорные болты
C. 1" Распорные гайки
