15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
174
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Разделительный Бункер (Продолжение)

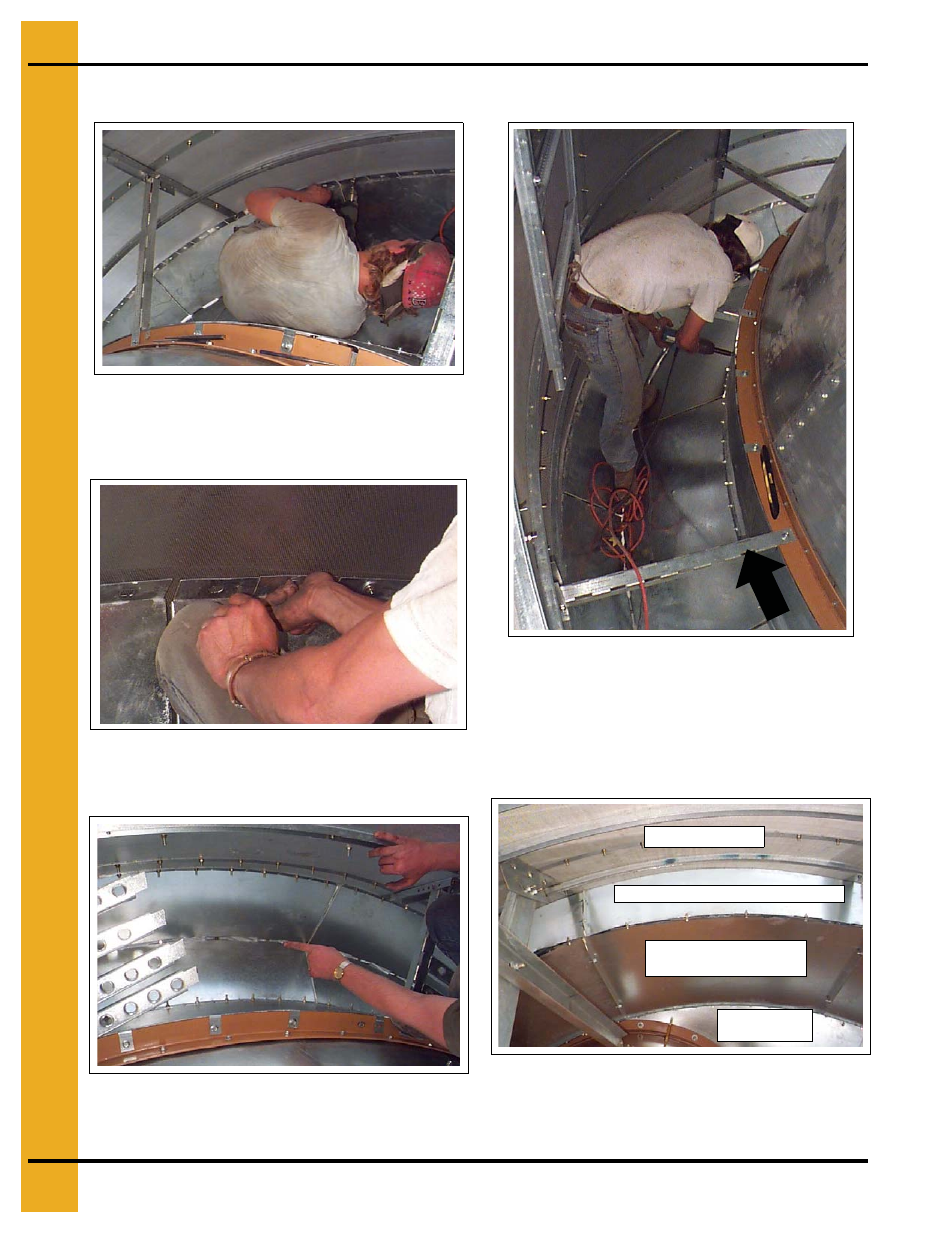

Чертёж 15БВ Высверливание отверстий под
болты во внутренних стенных пролётах для
прикрепления болтами к наружному
разделительному бункеру.
Чертёж 15БГ Крупный План - Скрепление
болтами наружного разделительного бункера к
внутреннему стенному пролёту.
Чертёж 15БД Вид сверху разделительного
бункера (из секции прогрева) - Собранный
разделительный бункер.
Чертёж 15БЕ Вид сверху разделительного
бункера
ПРИМЕЧАНИЕ: Не завинчивайте до конца болты
на разделительном бункере и фартуке
вентилятора, пока не будет установлена
опорная балка мостков переходного патрубка
(стрелка).
Чертёж 15БЖ Вид снизу разделительного бункера
(из секции охлаждения) - Собранный
разделительный бункер.
Стенка сушилки
Наружный разделительный бункер
Внутренний
разделительный бункер
Соединитель
вентилятора
