5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
59
Прикрепите болтами верх скатов крыши к кольцевому воротнику крыши напорной камеры.
Используйте 3/8" x 1" оцинкованные болты и гайки с шестигранной головкой.
Прикрепите болтами низ скатов крыши напорной камеры в пару отверстий для болтов,
расположенных в верхней части парапетного швеллера. Используйте 3/8" x 1-1/4" болты и
гайки с шестигранной головкой 8 марки. (При необходимости использовать 3/8"
оцинкованные шайбы.)

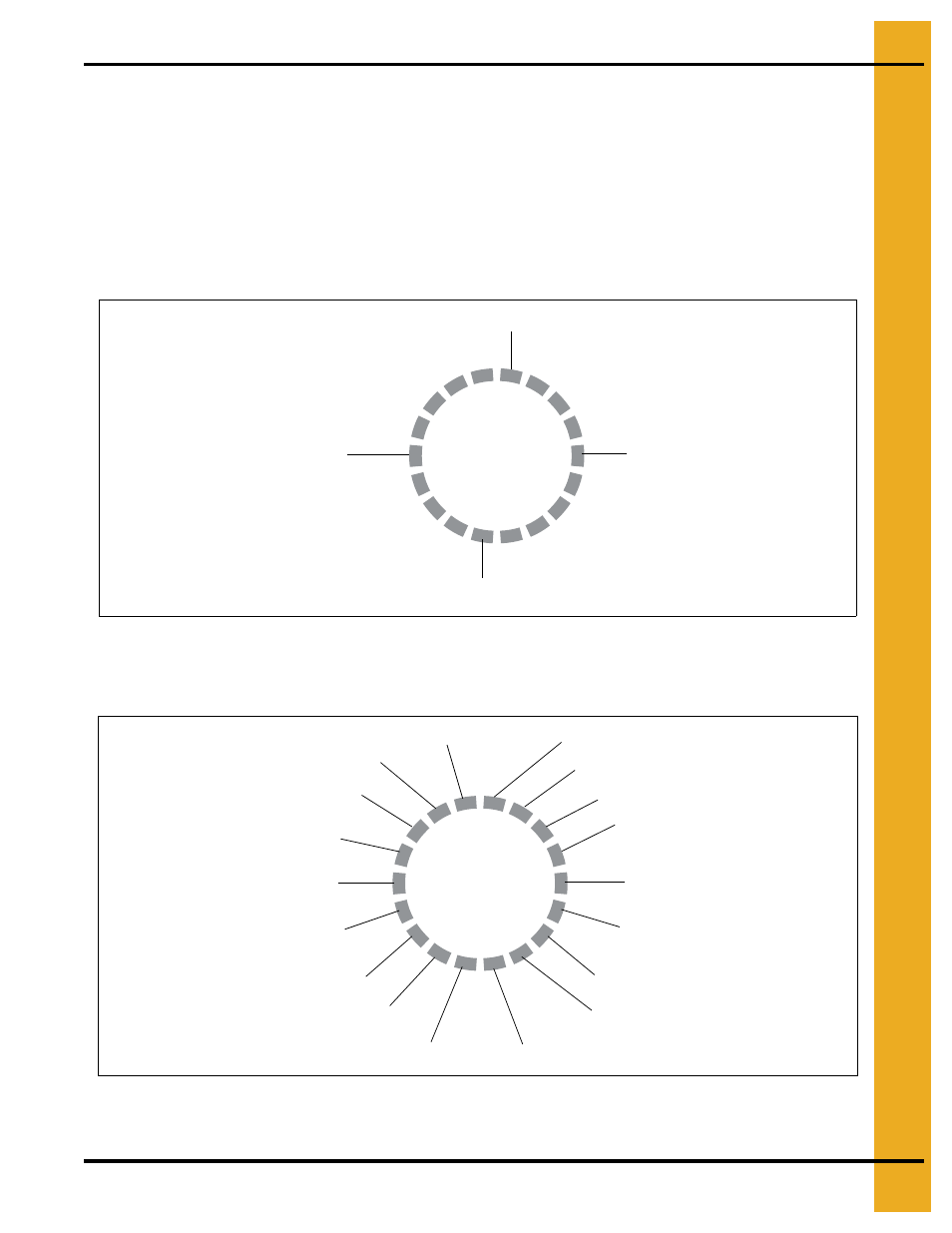

2. Прикрепите болтами ещё два (2) ската крыши к кольцевому воротнику напорной камеры.
Расположите их так на отверстиях для болтов в кольцевом воротнике напорной камеры как
показано на
Чертёж 5Ы
3. Установите оставшиеся шестнадцать (16) скатов крыши напорной камеры к кольцевому
воротнику крыши так как показано на
Чертёж 5АА
4. Выровняйте кольцевой воротник крыши напорной камеры.
Правосторонний
Левосторонний
Правосторонний
Левосторонний
Левосторонний
Правосторонний
Правосторонний
Левосторонний
Левосторонний
Левосторонний
Левосторонний
Левосторонний
Правосторонний
Правосторонний
Правосторонний
Правосторонний
Правосторонний
Правосторонний
Правосторонний
Левосторонний
Левосторонний
Левосторонний
