PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
239
23. Топливный Трубопровод
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
См. в Приложении А на стр. 436
инструменты и оборудование,
Топливный Трубопровод (Магистральный) (Природный газ
или Жидкий Пропан)
Трубопровод Через Корпус
Прикрепите 12" ниппель и соединительную
муфту к магистрали горелки. Проложите
первую секцию 3" трубы вертикально вниз
через корпус переходного патрубка и через
предварительно сделанное отверстие в
центре стыкового соединителя корпуса
вентиляторов. Закрепите при помощи
опорного хомута стояка.
Трубопровод в Секции
Охлаждения
Продолжите прокладку 3" топливного
трубопровода вертикально в секцию
охлаждения сушилки непосредственно до низа
вентиляторов. Надставьте 90° градусное
колено и проложите трубопровод
горизонтально через окно сушилки. Закрепите
топливный трубопровод при помощи
подвесной скобы с болтовым замком и
стержнем с резьбой при надобности.
Трубопровод Через Окно
Проложите 3" топливный трубопровод через
окно сушилки и надставьте колено.
Трубопровод Снаружи Сушилки
Продолжите прокладку 3" топливного
трубопровода из окна сушилки вертикально
вниз, параллельно боковой стенке сушилки.
Прикрепите к углу сжатия при помощи
U-образного болта. Добавьте соединительную
муфту и 12" ниппель перед присоединением
топливного блока.
ПРИМЕЧАНИЕ: Смотрите информацию о
топливном блоке
Топливный трубопровод протянут от низа
горелки до топливного блока на фундаменте.
(Магистральный) Топливный трубопровод и
топливный трубопровод запальника обычно
прокладываются параллельно.
Электрики проложат топливный трубопровод
запальника. Топливный трубопровод
запальника (3/8" медные трубы)
прокладывается от секции запальника на
горелке до секции запальника на топливном
блоке.

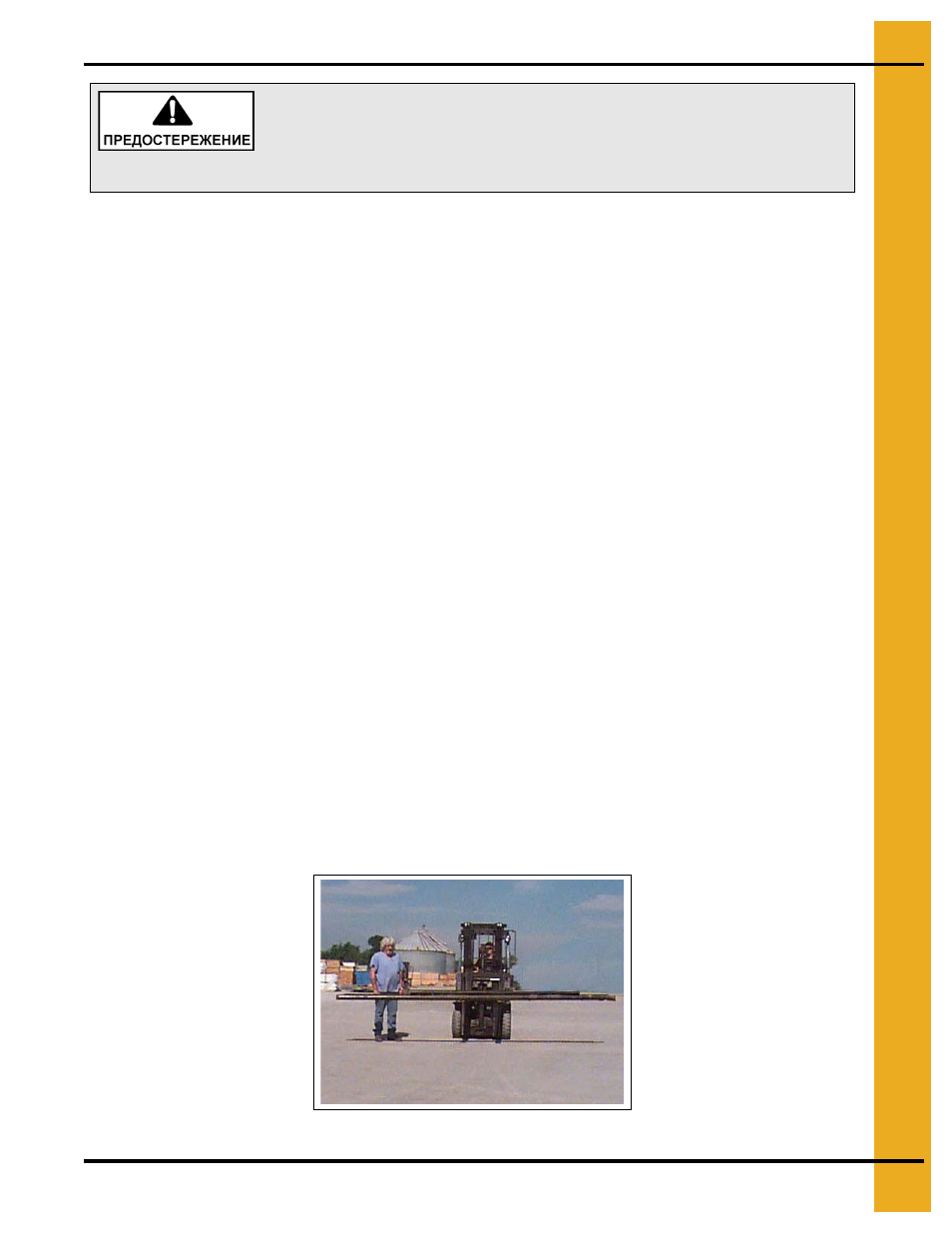

Чертёж 23А 3" Топливные Трубы
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
