6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
71
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
См. в Приложении А на стр. 436
инструменты и оборудование,
Этапы Сооружения Крыши Башни
Кровельный Поясок
Пользуйтесь 5/16" x 3/4" крепёжными виртуоз-болтами из нержавеющей стали и 5/16" гайками.
(В данном месте могут быть заменены оцинкованными.)
Установите секции кровельного пояска так, чтобы они шли внахлёстку по наружному периметру
сушилки. Прикрепите болтами каждую секцию кровельного пояска к трём (3) вертикальным
швеллерам, воспользовавшись двумя (2) верхними отверстиями для болтов на каждом
вертикальном швеллере.

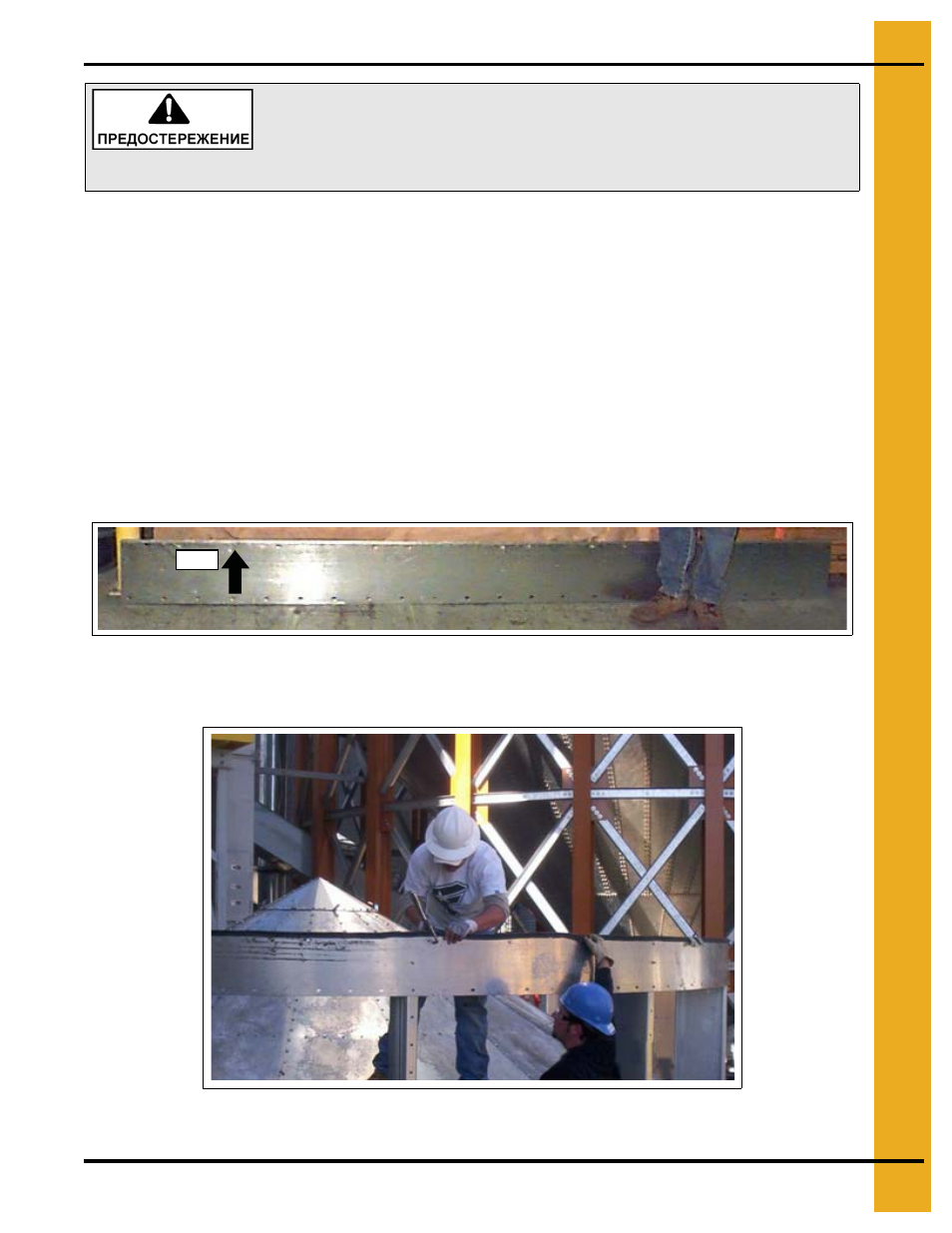

Чертёж 6Г Секция кровельного пояска. В верхней части кровельного пояска пары отверстий для
болтов чередуются с одиночными отверстиями. В нижней части кровельного пояска отверстия для
болтов расположены равномерно.
Чертёж 6Д Установка внахлёстку секций кровельного пояска по периметру
(снаружи) верха вертикальных швеллеров.
Важные меры предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
Верх
