10. Смотровые Мостики и Рабочая Площадка
Наружный Смотровой Мостик

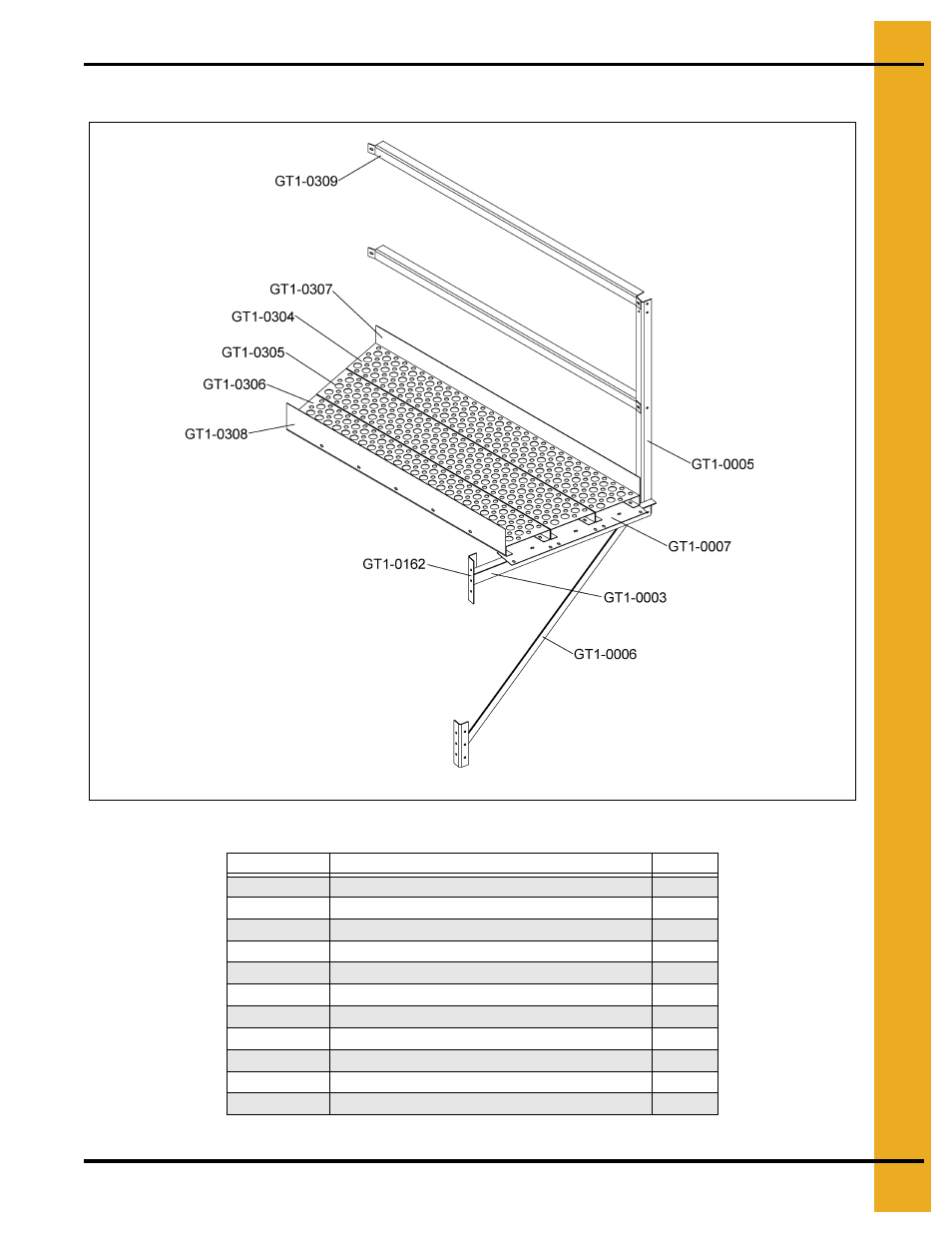

Чертёж 10А
№ детали
Описание
Кол-во
GT1-0003
Опора для пола смотрового мостика
16
GT1-0005
Вертикальная опора смотрового мостика
16
GT1-0006
Опора 45 смотрового мостика
16
GT1-0007
Соединительный лист смотрового мостика
16
GT1-0162
Опорный зажим смотрового мостика
32
GT1-0304
Большая половица
15
GT1-0305
Средняя половица
15
GT1-0306
Малая половица
15
GT1-0307
Наружный низкий ограждающий брус
15
GT1-0308
Внутренний низкий ограждающий брус
15
GT1-0309
Поручень смотрового мостика
32
Данное количество из расчёта на один (1) Внутренний смотровой мостик.
ПРИМЕЧАНИЕ: Лестница проходит через смотровой мостик.
