Фартук Вентилятора
Для установки секций фартука вентилятора по верху вентиляторов прикрепите болтами
редко расставленные кляммеры по верху секций фартука вентилятора к нижнему кольцу
переходного патрубка. Скрепите болтами секции фартука вентилятора между собой.
ПРИМЕЧАНИЕ: Оставьте фартук вентилятора неплотно закреплённым до того этапа,
когда будут устанавливаться опорные балки мостков переходного патрубка.
Используйте 5/16" x 1" болты и 1/2" оцинкованные гайки с шайбами.

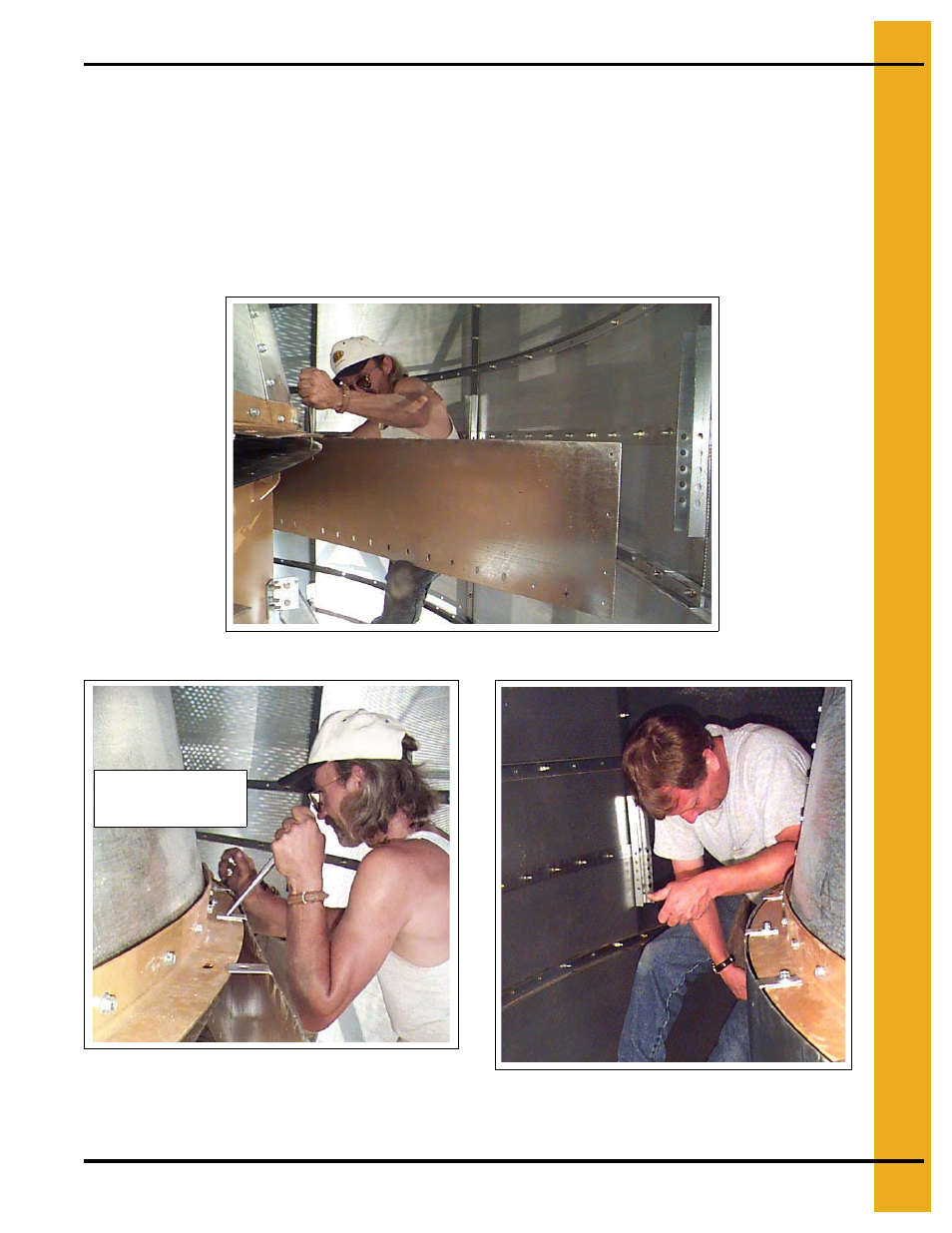

Чертёж 15АФ Совмещение секции фартука вентилятора с нижним кольцом вентилятора.
Чертёж 15АХ Крепление болтами редко
расставленных кляммеров по верху секций
фартука вентилятора к нижнему кольцу
переходного патрубка.
Чертёж 15АЦ
Редко расставленные
кляммеры на фартуке
вентилятора.
