14. Горелка И Переходной Патрубок
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
149
Горелка и Корпус Горелки (Продолжение)
c. Свободно прикрепите болтами пары Т-образных опор горелки (спинка к спинке) к корпусу
горелки. Используйте 1/2" x 1-1/2" болты и гайки. Установите шайбы с наружной стороны
корпуса горелки.
Свободно прикрепите болтами Т-образные опоры к опорным кронштейнам горелки.
Используйте 1/2" x 1" болты и гайки
.
d. Прикрепите болтами опорные зажимы горелки (имеющиеся на газопроводе горелки) к
опорным кронштейнам. Используйте 1/2" x 1" болты и гайки.
e. Завинтите все болты.
7. Модели 2500/3000/3500:
Прикрепите болтами опоры порога горелки к её корпусу. Прикрепите болтами порог горелки
к опорам порога. Используйте 5/16" x 3/4" болты и гайки.
ПРИМЕЧАНИЕ: Топливный трубопровод будет установлен на последующих этапах.
ПРИМЕЧАНИЕ: После монтажа мостков переходного патрубка будут установлены
секции 44" лестницы на корпус горелки и переходной патрубок.

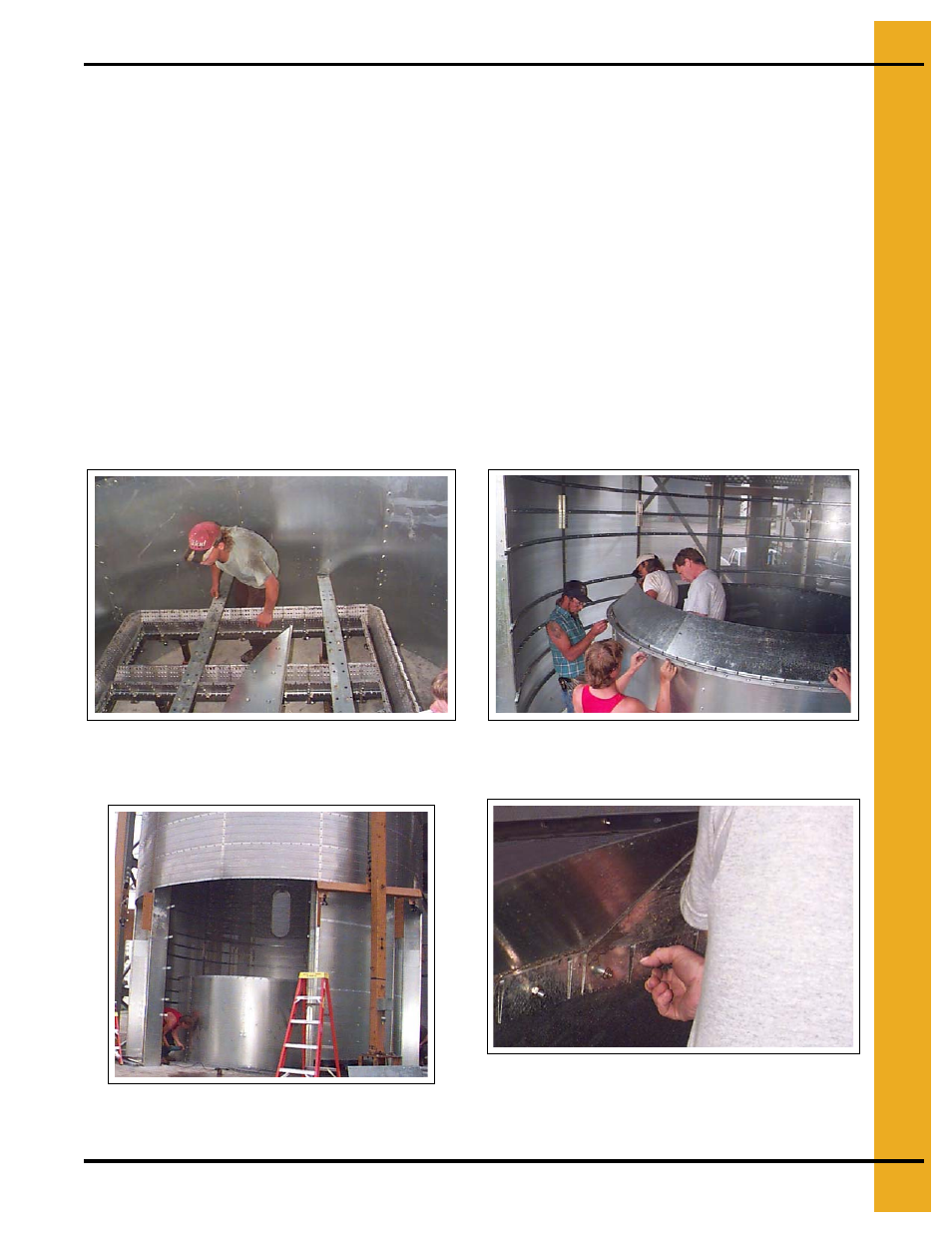

Чертёж 14З Перемещение горелки, порогов
горелки и других деталей внутри
корпуса горелки.
Чертёж 14И Скрепление болтами половин
корпуса горелки.
Чертёж 14К Установка выходного порога корпуса
горелки на верхнее кольцо корпуса.
Чертёж 14Л Крупный план внутри корпуса горелки
- Установка выходного порога корпуса горелки на
верхнее кольцо корпуса.
