19. Опорная Поверхность Башни
208 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Наборы Правых и Левых Вертикальных Швеллеров Опорной
Поверхности
Установите правосторонние и левосторонние вертикальные швеллеры опорной поверхности на
низ колонн швеллерного профиля.
Низ вертикального швеллера опорной поверхности выполнен в виде угла. Прикрепите короткую
сторону вертикального швеллера опорной поверхности к сборочному зажиму с удлинителем
зажима.
(Смотрите Чертёж 19Д.) Наборы запроектированы таким образом, чтобы сократить
подъём на домкратах, тем самым усиливая меры безопасности.
Наружные Сплошные Стенные Пролёты
Последнее кольцо наружных и внутренних стенных пролётов на сушилке являются сплошными.
Монтажно-трассировочный чертёж с размещением пролётов смотрите в
Разделе Ориентирования
на стр. 19 .
Установите наружные стенные пролёты на сушилку.
ПРИМЕЧАНИЕ: После того как на последующем этапе будут установлены сварные
конструкции углов сжатия, начинайте монтаж внутренних сплошных
стенных пролётов.
Уплотнительная Лента
Прикрепите болтами уплотнительную ленту (См. Чертёж 19Е и Чертёж 19Ж) к низу наружных
сплошных стенных пролётов.
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки.

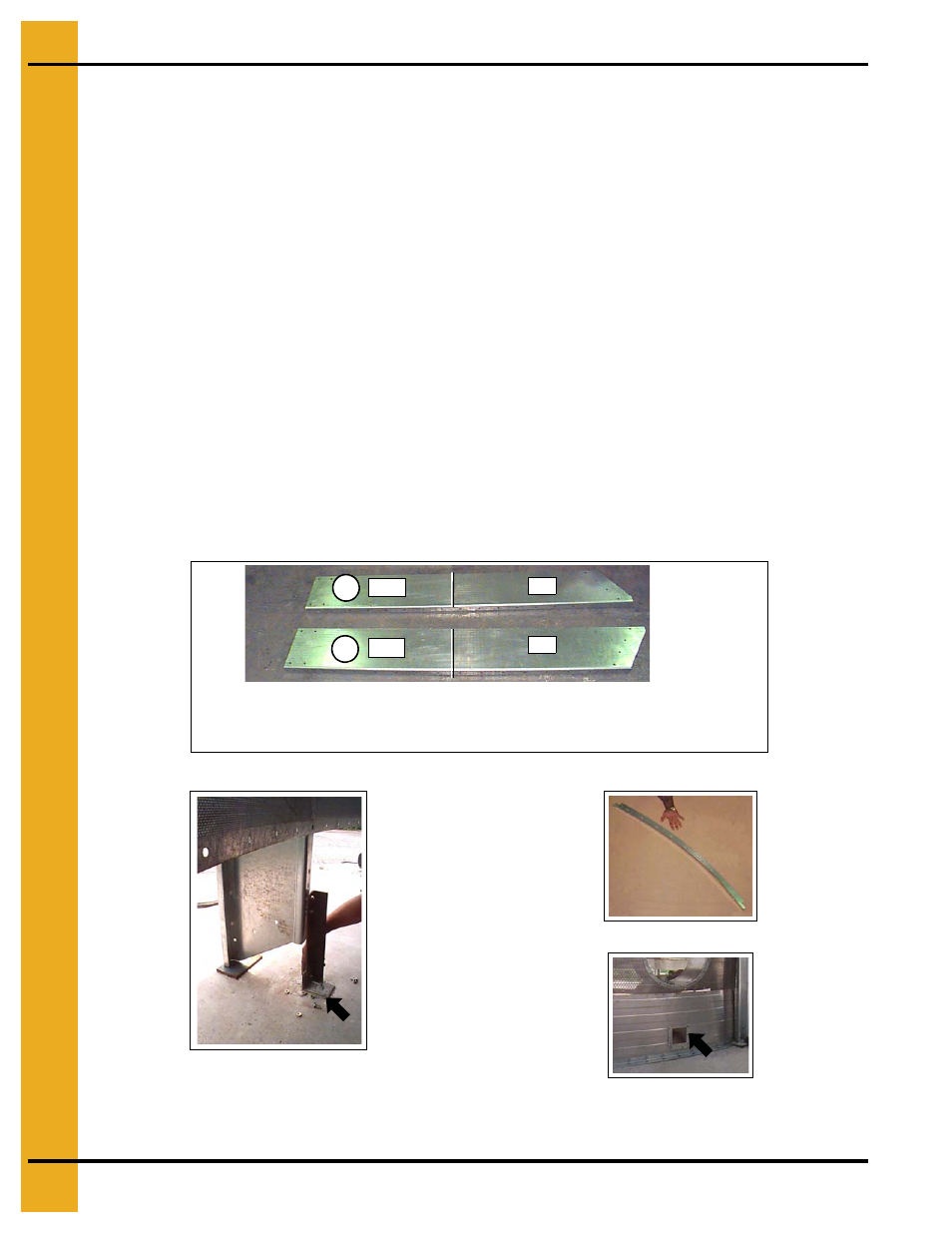

Чертёж 19Г
Чертёж 19Д Используйте удлинители сборочных
зажимов (стрелка), чтобы прикрепить
вертикальный швеллер опорной поверхности к
сборочному зажиму.
Чертёж 19Е Уплотнительная Лента
Чертёж 19Ж Уплотнительная лента
(стрелка) установлена по низу наружных
сплошных стенных пролётов.
A
B
A. Правосторонний вертикальный швеллер опорной поверхности
B. Левосторонний вертикальный швеллер опорной поверхности
Верх Низ
(Набор обычно содержит 3 штуки и крепёж.)
Верх
Низ
