6. Крыша Башни
76
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Кровельные Пролёты и Перекладины Башни, Зажимы Пружинных
Колец
ПРИМЕЧАНИЕ: Устанавливайте кровельные перекладины и зажимы пружинных колец на
кровельные пролёты башни во время монтажа данных пролётов.
Вертикальный Кровельный Фальц Башни
Используйте для установки 5/16" x 1-1/4" бункерные болты, болты марки 5, 5/16" гайки с
шестигранной головкой и неопреновые шайбы.
Не заполняйте второе от верха отверстие для болтов на вертикальном кровельном фальце
башни для монтажа накладки кольцевого воротника.
Горизонтальный Кровельный Фальц Башни
Используйте для установки 5/16" x 3/4" бункерные болты, болты марки 5, 5/16" гайки с
шестигранной головкой и неопреновые шайбы.
Все кровельные Фальцы Башни
Вставьте болты, направляя их внутрь сушилки, установив неопреновые шайбы снаружи сушилки
для обеспечения герметичности.

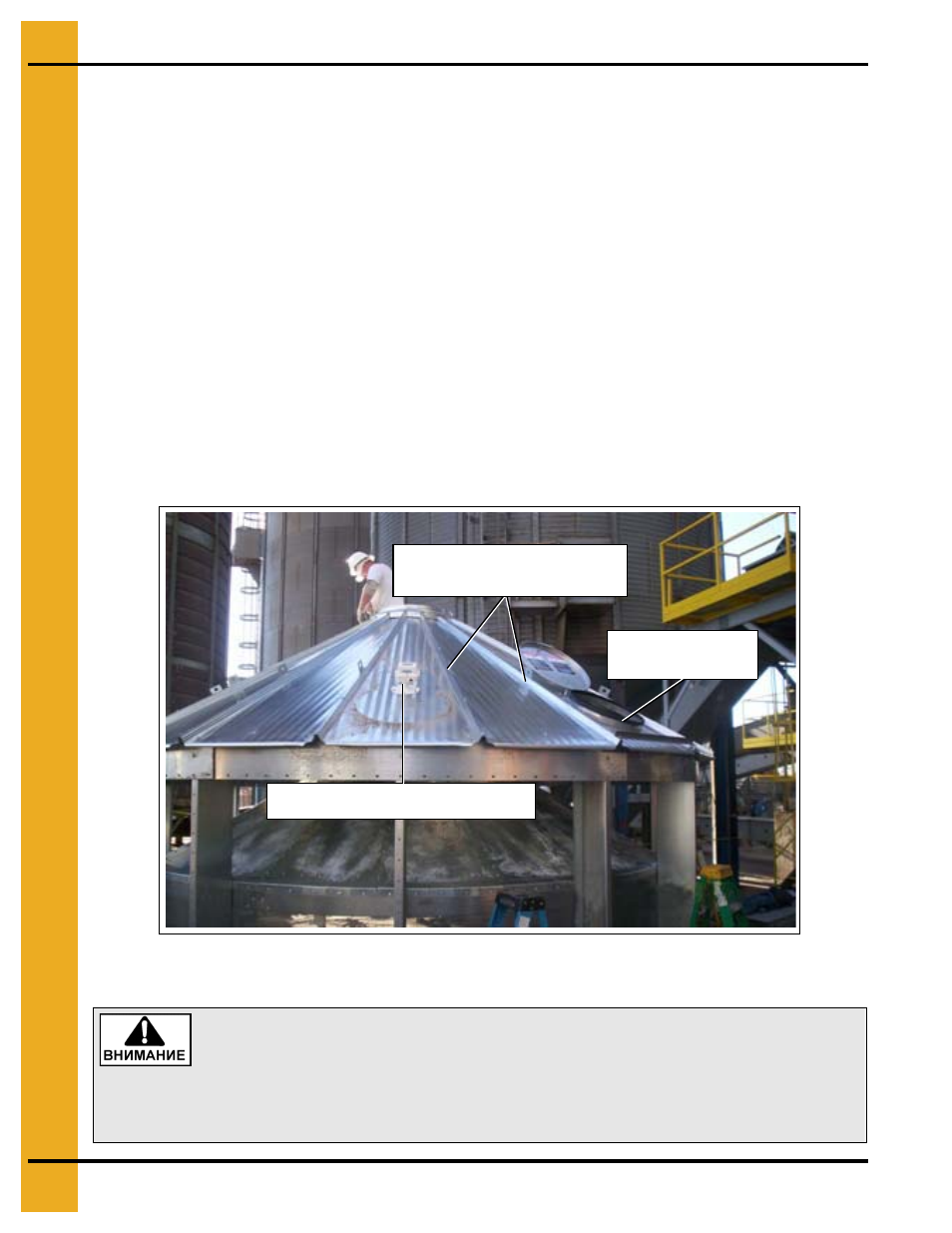

Чертёж 6С Установите кровельные перекладины на рёбра кровельных пролётов башни
вместе с пролётом, оборудованным отверстием под люк для доступа.
Кровельный пролёт
башни с отверстием
под люк для доступа
Рёбра кровельных пролётов
башни образуются в местах
перекрытия кровельных пролётов.
Верхний индикатор уровня зерна (RA-6)
Люк для доступа на крыше должен быть легкодоступен с наружной
лестницы башни.
Установите кровельный пролёт башни с отверстием под люк для
доступа прямо над местом, где будет установлена наружная лестница.
(Если не устанавливаются мостки на выступе крыши.)
