5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
47

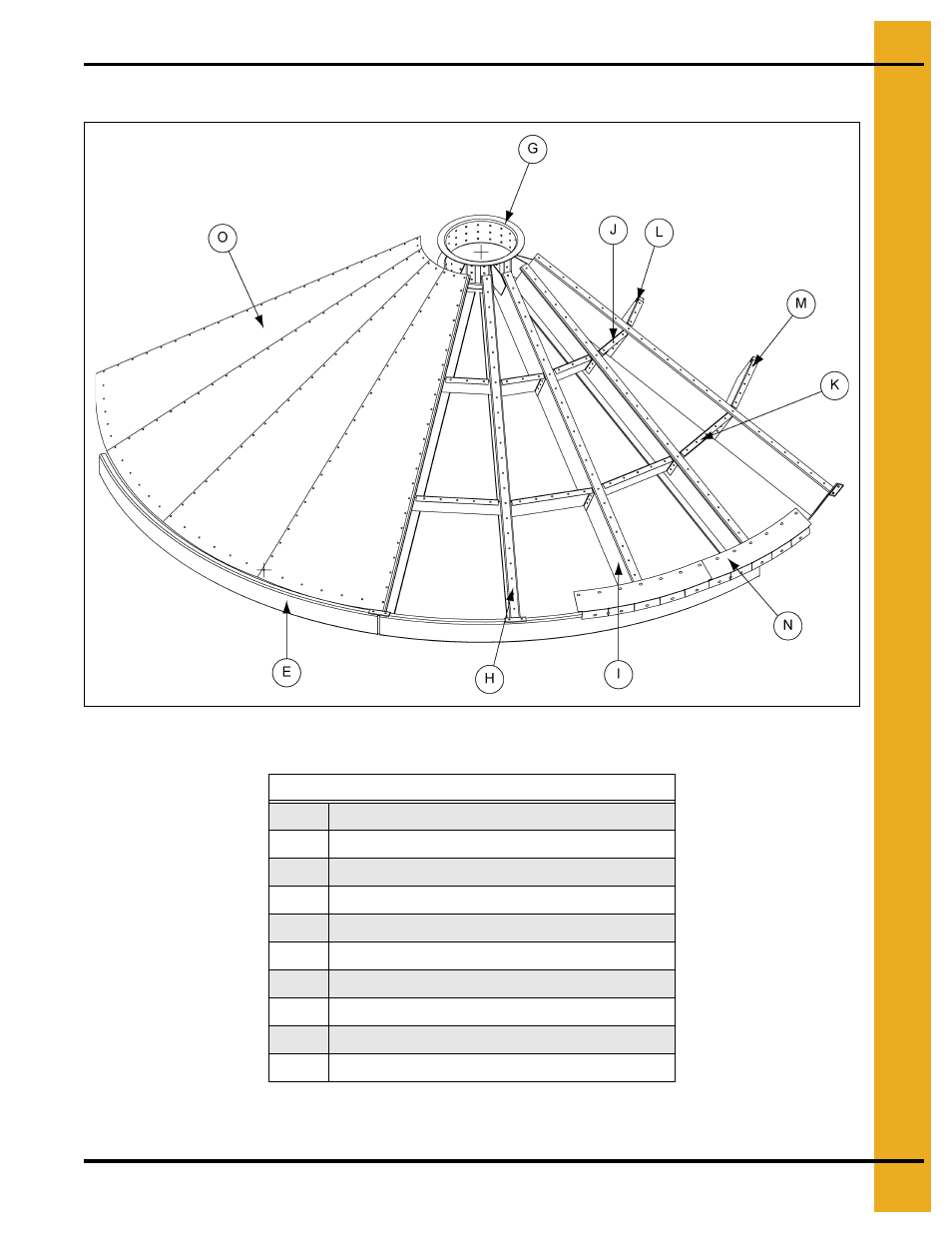

Крыша Напорной Камеры (Вид c Воздуха)
Чертёж 5Б
ПРИМЕЧАНИЕ: Стыковой соединитель парапетных швеллеров напорной камеры не показан.
Детали
E
Парапетные швеллеры напорной камеры
G
Кольцевой воротник крыши напорной камеры
H
Скаты крыши напорной камеры (правосторонние)
I
Скаты крыши напорной камеры (левосторонние)
J
Траверса ската - Укороченный верх
K
Траверса ската - Укороченный низ
L
Траверса ската - Удлинённый верх
M
Траверса ската - Удлинённый низ
N
Гидроизоляция крыши напорной камеры
O
Пролёты крыши напорной камеры
