18. Двери и Окна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
193
Установка Оконных Наборов (Продолжение)

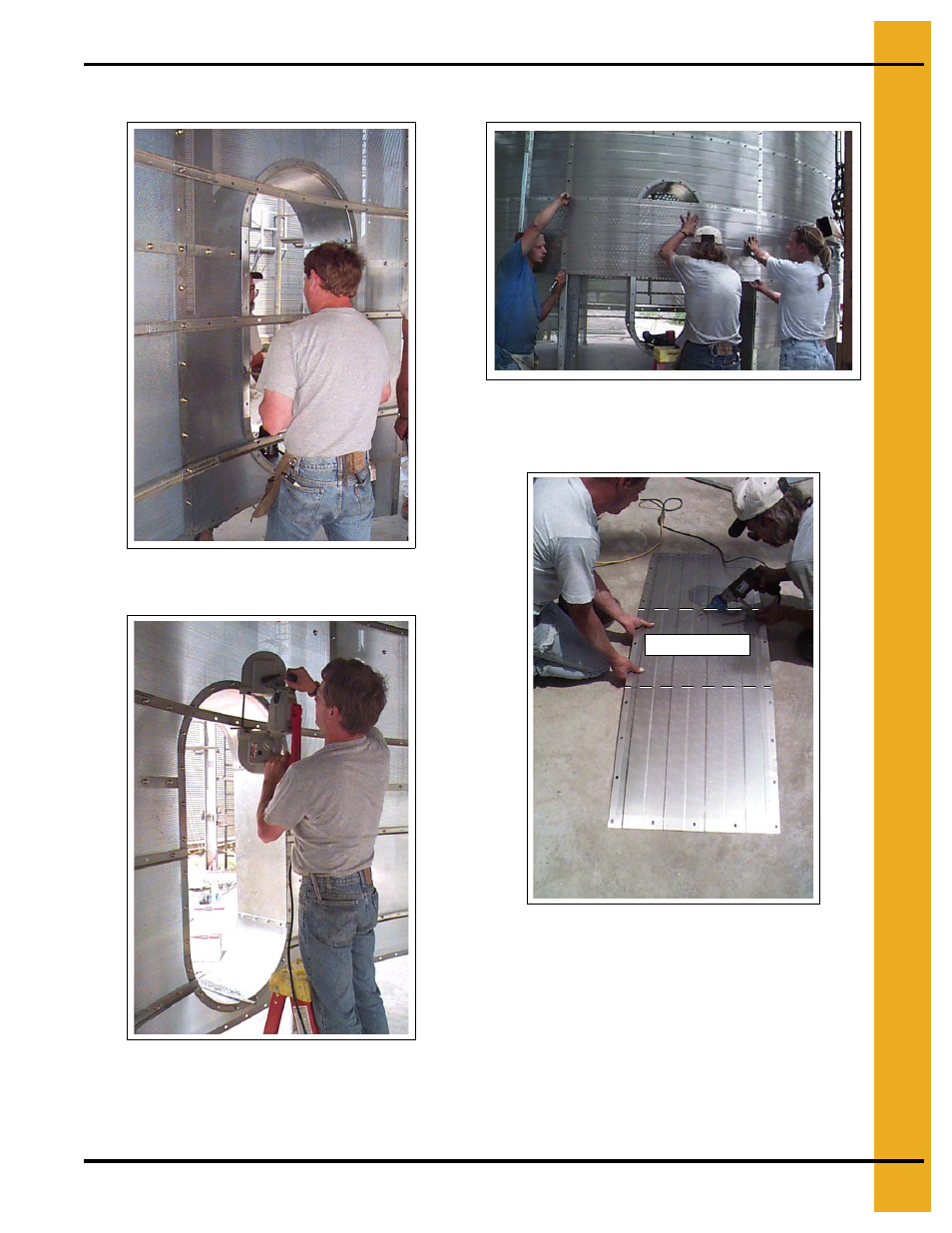

Чертёж 18Х Монтаж прокатных швеллеров
напорной камеры.
Чертёж 18Ц Просверлите отверстия и
прикрепите болтами прокатные швеллеры
напорной камеры, затем вырежьте отрезки
швеллеров, пересекающие окно.
Чертёж 18Ч Пометьте наружные стенные
пролёты таким образом, чтобы они подходили
под оконную раму.
Чертёж 18Ш Вырежьте наружные стенные
пролёты по отмеченной внутренней линии так,
чтобы они подошли под оконную раму.
Просверлите отверстия под болты и
прикрепите болтами прокатные швеллеры
напорной камеры к оконной раме.
Дверной проём
