15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
166 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Перемещение Вентиляторов в Сушилку (Продолжение)

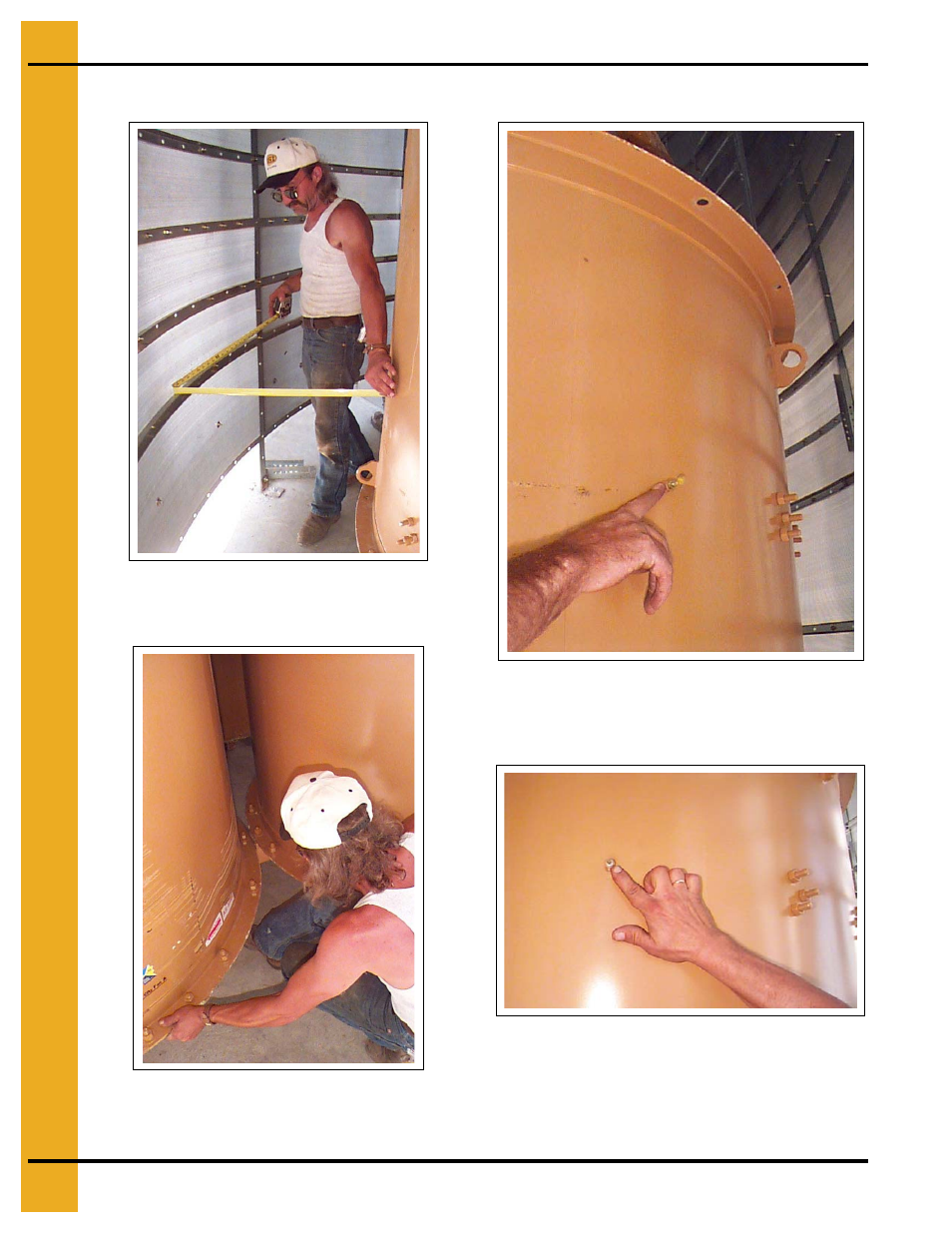

Чертёж 15Щ Измерение точного расстояния от
центра блока вентиляторов до внутренних
стенных пролётов сушилки.
Чертёж 15Ы Позиционирование вентиляторов в
блоке так, чтобы верхние и нижние кольцевые
обода были выровненными и соприкасались.
Чертёж 15АА Приметьте расположение верхней
маслёнки Зерка на каждом вентиляторе для
последующего присоединения к ней трубки
подачи консистентной смазки.
Чертёж 15АБ Крупный План - Верхняя
маслёнка Зерка
