14. Горелка И Переходной Патрубок
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
153
Переходной Патрубок
1. Поднимите горелку/корпус горелки. Занесите обе половины переходного патрубка в
сушилку, под корпус горелки.
Сориентируйте проём двери патрубка таким образом, чтобы он был расположен
передней частью двери к тому же самому вертикальному швеллеру, что и дверь секции
прогрева горелки. Такая установка обеспечит максимальное попадание света в секцию
переходного патрубка.
В собранной сушилке доступ к горелке будет осуществляться через дверь переходного
патрубка. Сориентируйте проём двери патрубка так, чтобы получился быстрый доступ в
патрубок при проходе по верху вентилятора или соединителя вентилятора.
2. Скрепите болтами боковые швы переходного патрубка.
Используйте 5/16" x 1" стопорные виртуоз болты и гайки.
Совместите края и прикрепите переходной патрубок к корпусу горелки.
Приподнимите переходной патрубок на 1" или 2" и скрепите болтами нижние обода
половин патрубка.

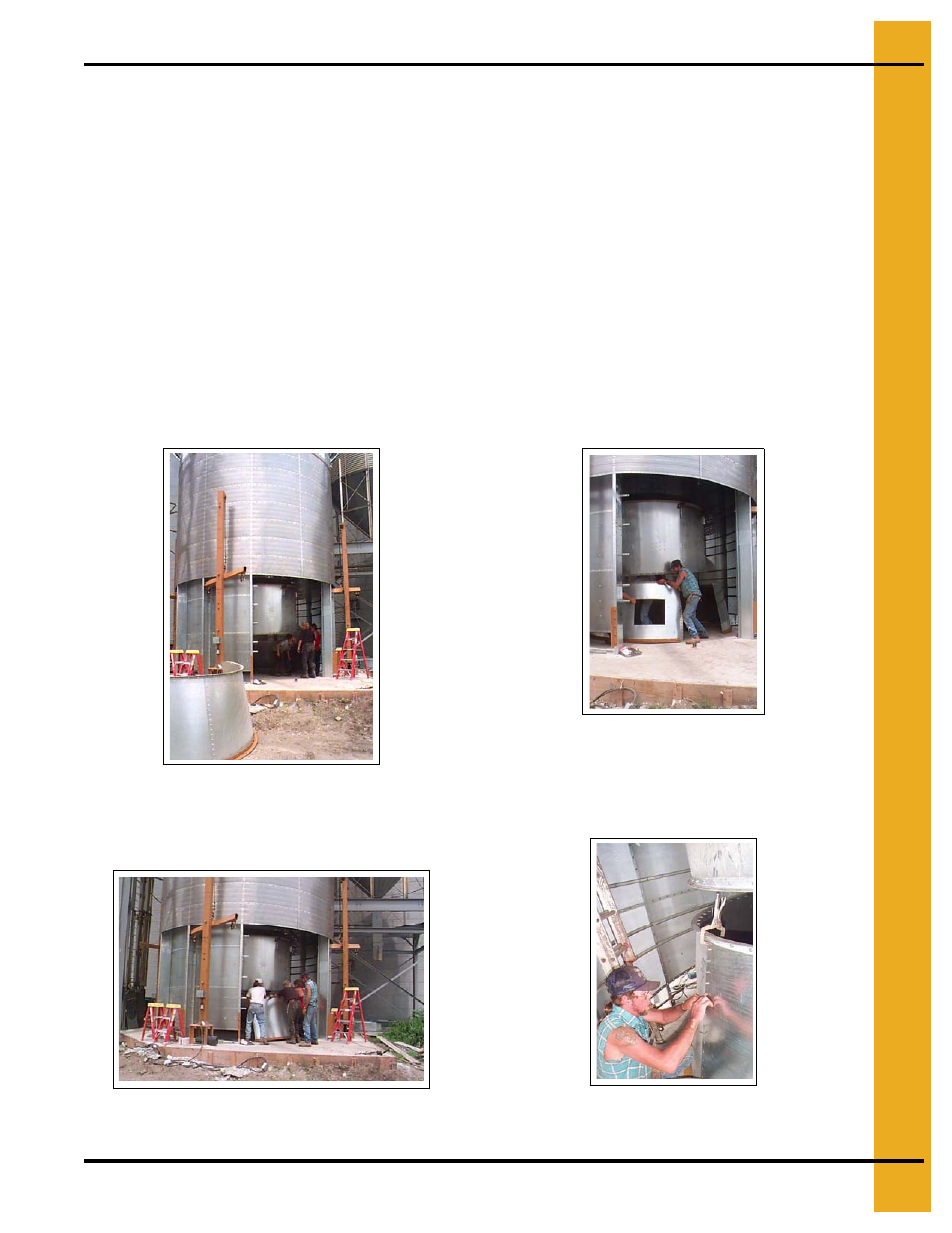

Чертёж 14Ч Снимите прокатные швеллеры
напорной камеры и поднимите горелку/корпус
горелки, чтобы предоставить доступ к
переходному патрубку.
Чертёж 14Ш Переместите переходной патрубок
под корпус горелки.
Чертёж 14Щ Сориентируйте проём двери
патрубка таким образом, чтобы он был
расположен передней частью двери к тому же
самому вертикальному швеллеру, что и дверь
секции прогрева горелки.
Чертёж 14Ы Скрепление болтами половин
переходного патрубка.
