24. Топливный блок
248
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Иллюстрации Крупным Планом

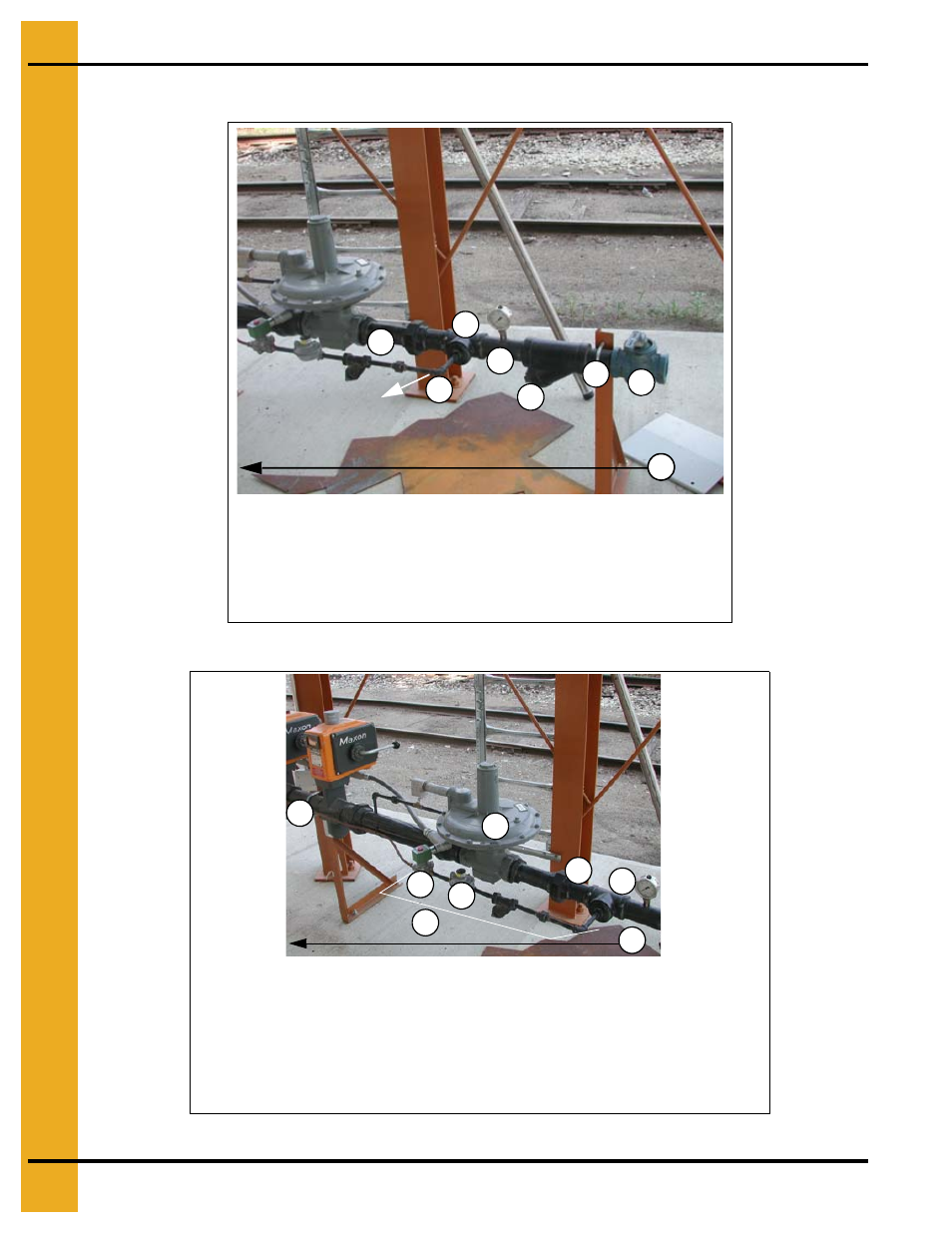

Чертёж 24З
Чертёж 24И
A
C
C
C
E
F
D
A. Магистральный топливный блок
B. Кран ручного отключения (подачи топлива)
C. Ниппель
D. Сетчатый фильтр с очисткой
E. Т-образная муфта
F. Топливный блок запальника
B
B
C
D
A
E
F
G
A
A. Магистральный топливный блок
B. Топливный блок запальника
C. Манометр основного давления, на 30 фунтов (маслонаполненный)
D. Соединительная муфта
E. Соленоид (электромагнит) запальника
F. Регулятор подачи топлива к запальнику
G. Основной регулятор подачи топлива
