5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 57
Парапетные Швеллеры и Стыковые Соединители Парапетных
Швеллеров Напорной Камеры
Прикрепите парапетные швеллеры напорной камеры к вертикальным швеллерам при помощи
двух (2) штук 3/8" x 2", марки 8, болтов и гаек с шестигранной головкой из расчёта на один
вертикальный швеллер. Вставьте болты в два (2) нижних, из трёх (3) близкорасположенных,
отвестия для болтов. (В верхнее третье отверстие будет вставлен болт под гидроизоляцию
крыши напорной камеры.)
Соедините парапетные швеллеры напорной камеры при помощи стыковых соединителей
парапетных швеллеров. Используйте 3/8" x 2", марки 8, болты и гайки с шестигранной
головкой. Стыковой соединитель парапетного швеллера напорной камеры устанавливается с
внутренней стороны сушилки. (Вставьте болты по направлению к центру сушилки, через стенной
пролёт, парапетный швеллер, а затем через стыковой соединитель парапетного швеллера
напорной камеры.) Необходимо использовать 3/8" оцинкованные шайбы. Может понадобиться
просверлить дополнительные отверстия для обеспечения лучшего примыкания к стенному
пролёту.
По завершении установки затяните болты на поясе парапетных швеллеров напорной камеры.

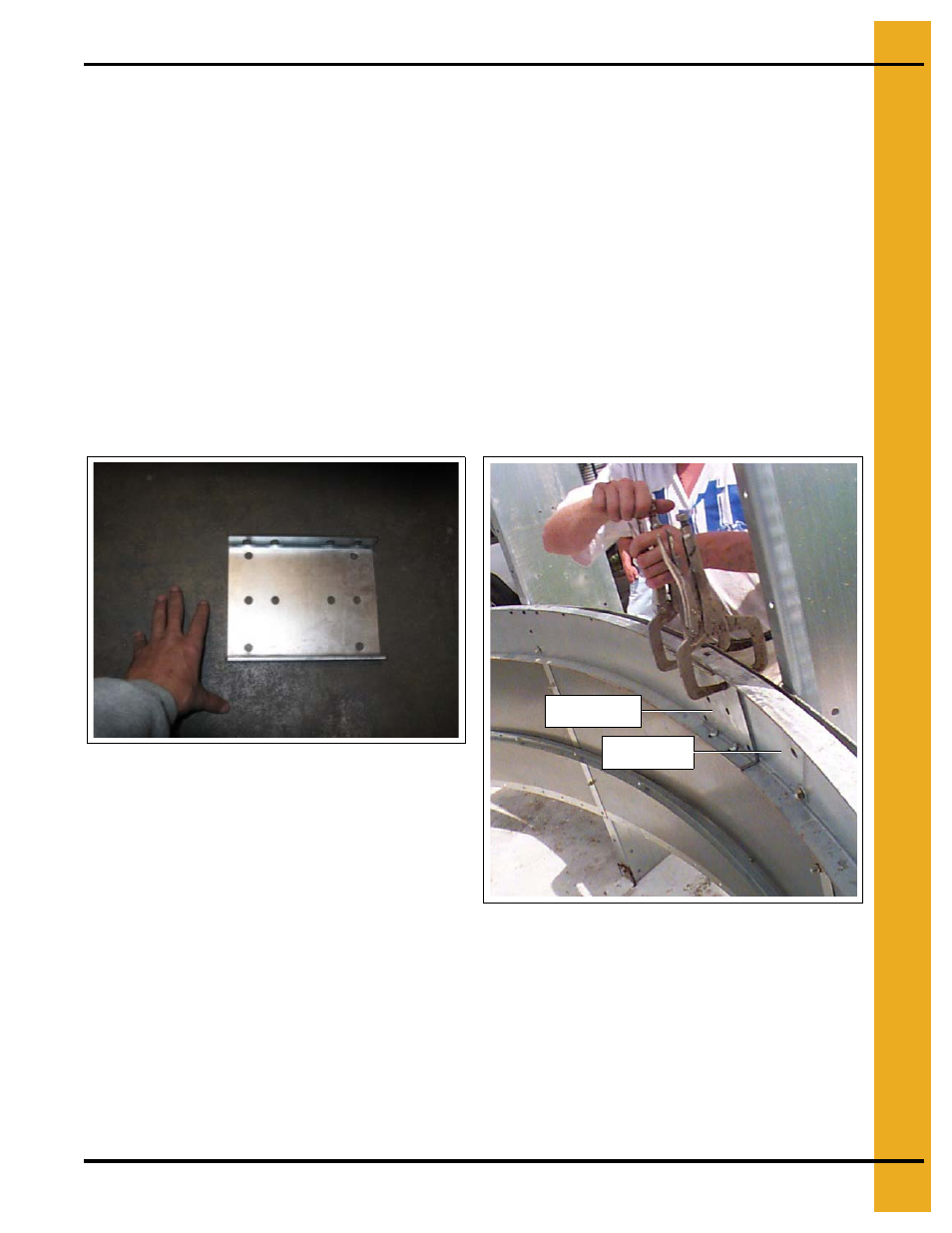

Чертёж 5Ц Стыковой соединитель парапетного
швеллера напорной камеры
Чертёж 5Ч Присоединение парапетных швеллеров
напорной камеры
Парапетный
швеллер
Стыковой
соединитель
