Руководство по сборке 536i Elliptical Fitness CrossTrainer
4
Этапы сборки

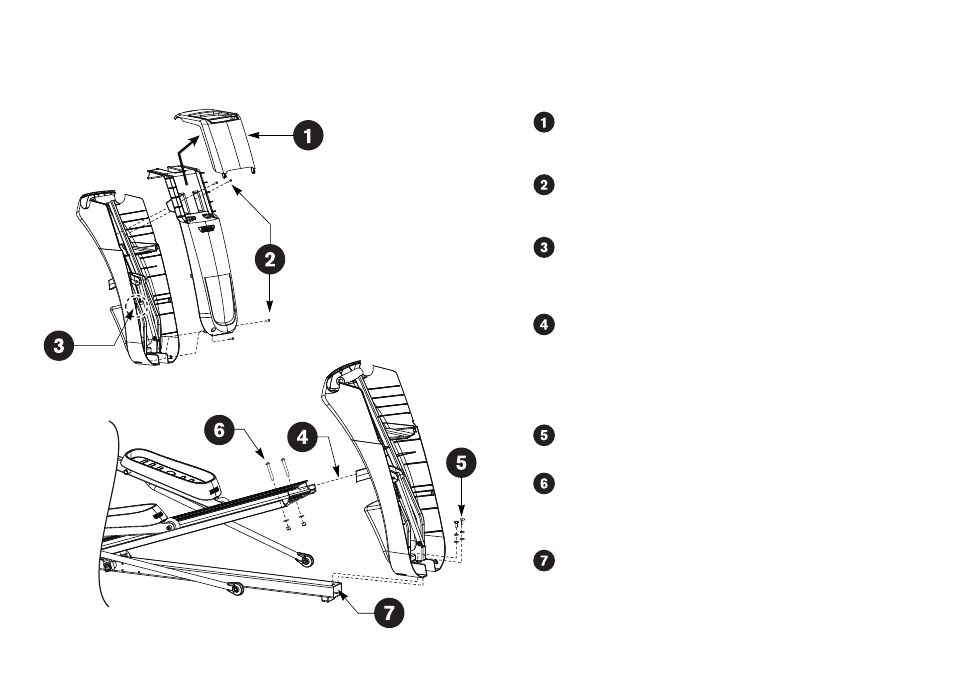

Снимите упаковочный материал с колпаков опоры рампы.
Возьмитесь за магазинную стойку у основания, передвиньте
ее вверх и снимите с переднего колпака опоры рампы.
Положите ее рядом.
При помощи
⁵⁄₃₂-дюймового шестигранного ключа с длинной
рукояткой выкрутите и извлеките четыре крепежных детали,
закрепляющие передний колпак опоры рампы. Положите
крепежные детали рядом.
Выступы на каждой стороне переднего колпака опоры рампы
служат для скрепления переднего и заднего колпаков.
Осторожно сожмите стороны задних колпаков для
освобождения выступов. Извлеките передний колпак опоры
рампы.
Удерживая пенопластовую защитную оболочку, попросите
помощника поднять и придержать рампу до установки вами
подъемного мотора и перекладины на рампу.
Примечание: Пенопластовая защитная оболочка надета на
конец рампы для предотвращения появления царапин на
крышке. Оболочку можно удалить после установки и
закрепления стабилизаторов.
Закрепите основание опоры рампы при помощи двух винтов
с шестигранной головкой (A), двух разрезных шайб (E) и двух
шайб (B). Затяните вручную.
Скрепите рампу и поперечину при помощи двух винтов с
полукруглой головкой (C), двух шайб (D) и двух контргаек (G).
Закрутите винты при помощи
⁷⁄₃₂-дюймового ключа с
шестигранной головкой и
⁹⁄₁₆-дюймового торцевого гаечного
ключа.
Поместите на место основание опоры рампы и закрутите
винты на двух крепежных деталях при помощи ½-дюймового
торцевого гаечного ключа.
